مشروع تجميع و صناعة برادة المياة القرية الإلكترونية : قسم التكييف والتبريد: الورشة الفنية لـ HVAC : مشروع تجميع و صناعة برادة المياة
water cooler project

الأجزاء :

1- جسم برادة مياه 2 صنبور.
2- ضاغط 3/1 حصان .
3- مكثف 3/1 حصان .
4- مروحة مكثف 10 وات .
5- فلتر دراير 50 جرام .. Filter Dryer
6- كابلرى ( 042ر0 بطول 180 سم ) Capillary tube
7- ثرموستات برادة
8- وصلة شحن بالإبرة .
9- مواسير نحاس 4/1 بوصة .
10- مواسير نحاس 16/5 بوصة .
11-10 مسامير رقم 10 لتثبيت المكثف والمروحة والضاغط .
12- مسامير سن صاج .
13- روزتة تجميع أسلاك.

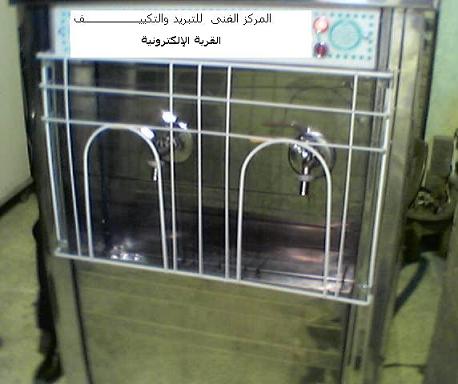

water cooler


طريقة التنفيذ :

ملاحظة : يتم لحام المواسير حسب اتجاه مركب التبريد .

1- تثبيت المكثف بقاعدة البرادة بواسطة 4 مسمار رقم 10
2- تثبيت مروحة المكثف بواسطة 2 مسمار رقم 10 مع ملاحظة وجود مسافة مناسبة بين المكثف والمروحة.
3- تثبيت الضاغط بعد تركيب القواعد الكاوتش ب 4 مسمار رقم 10.
4- قم بتجربة الضاغط بواسطة سلك الاختبار للتأكد من سلامته .
5- لحام وصلة التفريغ والشحن بالضاغط .
6- لحام ماسورة 4/1 بوصة بطول مناسب بين خط طرد الضاغط ومدخل المكثف (من اعلي) .
7- تلحم ماسورة 4/1 بطول 20 سم بمخرج المكثف (من أسفل)
8- يلحم الفلتر دراير Filter Dryer بالماسورة السابقة.
9- يلحم الكابلرى بمخرج الفلتر.
10- يلحم الطرف الأخر للكابلرى بماسورة دخول ملف التبريد .
11- يتم تشغيل الضاغط والتأكد من خروج الضغط من ماسورة مخرج ملف التبريد وذلك يؤكد سلامة كل اللحمات السابقة . عند غلق طرف الماسورة بالإصبع ووضع رغوة الصابون على مواضع اللحام .
12- أخيرا يتم لحام ماسورة قطر 16/5 بوصة بطول مناسب بين مخرج ملف التبريد وماسورة سحب الضاغط .
13- وبذلك تكون دائرة التبريد قد اكتملت وتكون جاهزة لعمل التفريغ ثم الشحن .

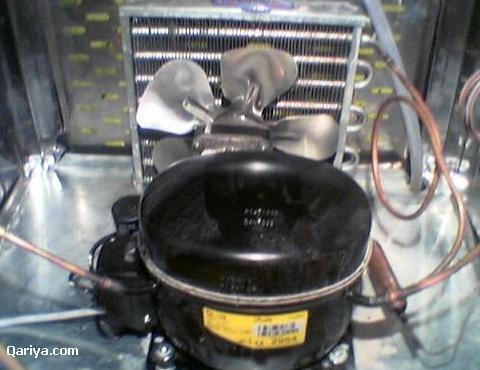

inside water cooler

تثبيت المكثف والمروحة والضاغط تجميع الدائرة الكهربائية

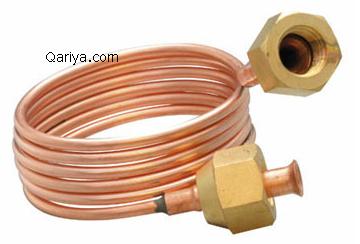

capillary tube
Capillary tube

Filter Dryer
Filter Dryer

  1. يتم تثبيت الثرموستات بظهر البرادة
  2. يتم تركيب لمبة حمراء وأخرى خضراء بواجهة البرادة.
  3. يتم توصي طرفي اللمبة الحمراء بطرفي L , N وهى أشارة ان الكهرباء موصلة للبرادة .
  4. يوصل طرف L الى الثرموستات والطرف الأخر للثرموستات يعطى :
    طرف لمبة خضراء .
    طرف المروحة .
    طرف الضاغط الى OL >
  5. توصيل طرف للمبة الخضراء بطرف N
  6. توصيل طرف المروحة الأخر بالطرف N
  7. توصيل طرف ريلاى الضاغط بالطرف N


    ملاحظة : يجب تجميع الأسلاك بروزتة تجميع بشكل مناسب وعدم استخدام شريط اللحام الكهربائى

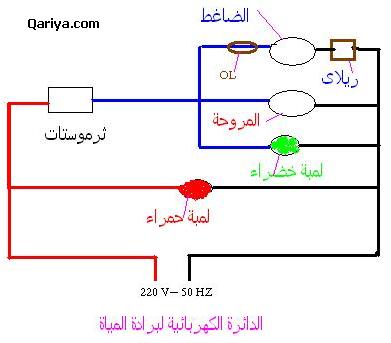

water cooler diagram
