Cars SCANNER

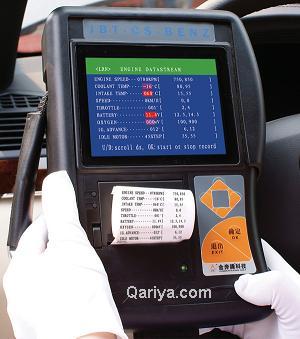

car_scanner

ماهي أجهزة الفحص

أجهزة فحص و أختبار السيارات هي معدات تستخدم للاتصال مع البرنامج الداخلي للعقل لقراءة المعلومات التي يستقبلها العقل وقراءة الأعطال التي يسجلها العقل علما أن هذه الاجهزة لاستطيع الوصول إلى الأعطال الميكانيكية أو الكهربائية العامة إلا إذا كانت تحت المراقبة من قبل حساسات العقل " الكمبيوتر " مثلا أعطال ميكانيك المحرك في الرنكات او السلندر او ضغط الاويل بم لا يمكن التحقق منها بالجهاز لانها خارج دائرة المراقبة للحساسات

كيف تتم عملية فحص السيارة

تتم بواسطة الاتصال بين العقل والجهاز عن طريق نقاط إرسال واستقبال المعلومات التي توجد في كل العقول بالتصميم الاساسي للعقل وفي بعض الموديلات تتم بواسطة سلك واحد يسمى كي لاين حيث يتم من خلال هذا السلك عملية السؤال والجواب بين العقل والجهاز

كيف يحفظ العقل القراءات والاعطال

تصل للعقل قيم الحساسات المتصلة معه ويقوم بحفظ القيم في ملف خاص بجهاز الفحص وكذلك يقوم عقل السيارة بمراقبة قيم الحساسات اذا خرجت عن القيم المقررة يسجل عطل عن ذلك الحساس ويحفظ معلومات عن لحظة التعطل في ملف اخر خاص بالجهاز يسمى مسجل الأعطال وملف المعلومات المجمدة وعندما تصل السيارة للفحص يسأل الجهاز العقل عن كل الفقرات ويقوم الغقل بالإجابة عنها حسب ما مخزون في الملفات التي ذكرت

تاريخ اجهزة الفحص

توجد اجهزة فحص منذ الثمانينات للسيارات الأمريكية واليابانية والأوربية التي كانت شائعة وكانت كل شركة تصنع فيشة الفحص الخاصة بها ومن شركة تتفق معها وحتى بداية التسعينات بدأت الشركات الكبرى توحد فيشة فحص لمنتجاتها من السيارات ومن ثم مع دخول شركات كثيرة وجديدة لسوق صناعة السيارات مثل الكوري والصيني والاسترالي ومن اوربا الشرقية وغيرها تولدت الضرورة لتوحيد نظام فحص السيارات في كل العالم فخرجت لنا فكرة فيشة الفحص او بي دي 1 OBD I وبعدها تطورت فكرة فيشة الفحص الموحدة إلى او بي دي 2 OBD II وذلك في منتصف التسعينات وفي مطلع الألفية 2000 تم استحداث نضام الفيشة الجديدة للفحص وهي فيشة وهي CAN BUS

أنواع اجهزة الفحص الشائعة

من الانتاج الامريكي SNAP ON وهو جهاز متخصص بالسيارات الأمريكية او الموردة لأميركا من دول أخرى OTC GENSYS وهو جهاز متخصص بالامريكي والاوربي والمورد لاميركا من دول اخرى

الإنتاج الاوربي GLOBAL جهاز أوربي عام للسيارات في العالم و الأوربية خصوص

الإنتاج الكوري CARMAN SCAN وهو جهاز عام لكل الانواع من السيارات في العالم ويتخصص بالكيا والهونداي

الإنتاج الصيني LAUNCH X431 جهاز عام لكل أنواع السيارات في العالم ويتخصص بالأسيوي منه واغلب هذه الاجهزة تحتوي الفيش القديمة للسيارات قبل توحيد الفيشة العامة او بي دي 2 وحسب حداثة السيارة تكون عملية الفحص أعمق وأدق وتتمكن من إجراء عمليات التصفير والتغيير في العمل واذا كانت قديمة كان الفحص سطحي للأعطال المسجلة وبعض القراءات العامة

طريقة استخدام اجهزة الفحص :

  • يجب أن تكون لنا المعرفة بالسيارة المراد فحصها من حيث النوع الموديل ونوع المحرك ونوع النظام الالكتروني ايضا في بعض الانواع
  • تحديد نوع فيشة الفحص الموجودة واذا كانت متوفرة بجهازك ام ل
  • تحديد عام للعطل بالسيارة من خلال محادثة صاحبها لمعرفة الجدوى الممكنة من عملية الفحص
  • توصيل الجهاز بالفيشة المتوفرة والمناسبة على ان يكون البرنامج يحتوي السيارة المراد فحصه
  • فتح مفتاح السيارة وتشغيل الجهاز وتركه ليعد البرنامج ومن ثم اتباع تعليمات الشاشة الخاصة بالجهاز من خلال تحديد نوع السيارة وموديل السنة اذا طلب ونوع الفيشة المستعملة اذا طلب ونوع المحرك الموجود اذا طلب ايض بعد هذه الخطوات يبدأ الجهاز بالمسح الالكتروني بحثا عن السيارة وعندما يؤمن الاتصال معها سوف يعرض عليك قائمة القائمة تحتوي المنظومات التي يمكن قراءتها في السيارة مثل المحرك الكير الكهربائي البريك الكهربائي منظومة الاكياس الهوائية وغيرها من المنظومات ذات التحكم الالكتروني في السيارة
  • الان يجب ان نختار المنظومة التي نريد فحصها اولا مثلا المحرك قد يعرض علينا حينها انواع من المحركات ذو الكامشفت الواحد أو ذو الكامشفت الثنائي او يسأل المحرك ذو وقود خالي من الرصاص او وقود يحتوي على الرصاص ليحدد منطقة التوريد حسب النوع او نوع السلندر اربعة مستقيم او ستة في او ثمانية سلندر مثل
  • بعد هذا التحديث يتم الدخول للمنظومة المطلوبة ويعرض علينا اختيارات الدخول لمسجل الاعطال لقراءة الاعطال السابقة المسجلة في ذاكرة العقل او اجراء عملية مسح للاعطال السابقة لتحديد الاعطال الحالية فقط او قراءة قيم الحساسات الحالية او قراءة المعلومات المجمدة منذ اخر عطل مسجل او اجراء عملية تحكم بتشغيل وأطفاء بعض المكونات التي يتحكم بها العقل مثل الفيتبم او البخاخ المعين او الايسي وغيرها
  • عند قراءة الاعطال المسجلة لايجوز اعتبارها اعطال فعلية دائمية وانما قد تكون سجلت اثناء اعمال الفحص غير المدروسة لذا نقوم بتسجيل كل الاعطال التي نجدها ثم نقوم بمسحها من ذاكرة العقل لان العقل احيانا يوقف بعض العمليات بسبب وجود اعطال مسجلة ومن ثم نجري عملية تشغيل واطفاء للسيارة وشوط فحص تراي ونعود بعدها لقراءة مسجل الااعطال لمعرفة الاعطال الثابتة من المتطايرة واذا وجدنا عطل ثابت نرجع الى قراءة الحساس الذي يمثله العطل اذا كانت طبيعية فالعطل كاذب او بمعنى اصح يسجل بسبب ضرفي للمحرك مثلا يسجل عطل حساس الكرنك عندما تكون البطارية ضعيفة وعندما يكون المشغل السلف ضعيف بالتدوير للمحرك وعلى هذا الاساس لايجوز اعتباره عاطلا الا بعد اجراء عمليات الفحص الكلاسيكية المعتادة للبحث عن العطل لكن في هذا المثال نحن ضيقنا منطقة البحث عن العطل من خلال استخدام الجهاز بالبحث

المقال منقول من منتديات موهبه
