 Power supply Circuit 12 volt DC , 10 A

وصف الدائرة :

دارة تغذية 12 فولت بقوة إخراج تصل إلى 10 امبير ( بحسب المحول و الجسر الموحد طبع):

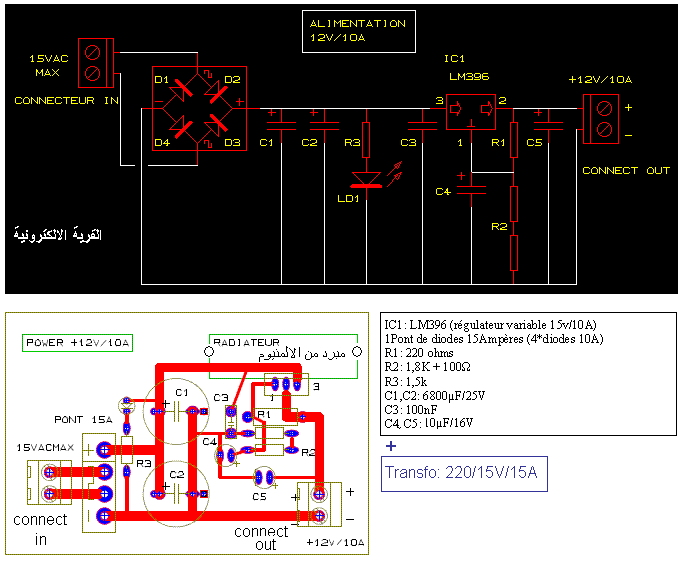

مخطط الدائرة :

Power supply Circuit 12 volt DC , 10 A

عناصر الدائرة :

IC1: LM396 ( منظم جهد 10 امبير15 فولت على الاكثر )
1 Pont de diodes 15 Ampères (او 4 ديود فئة 10 امبير)
R1: 220 ohms
R2: 1,8K + 100Ω
R3: 1,5k
C1,C2: 6800µF/25V
C3: 100nF
C4:10µF/16V
C5: 1µF/16V
بالإضافة الى محول (غير مرسوم بالدارة) فئة: 220 فولت . اخراج 15 فولت و15 امبير
