وحدة تغذية متغيرة لجهد مستمر 1 - 24 فولط القرية الإلكترونية : قسم الإلكترونيات : المشاريع الإلكترونية : دوائر التغذية : وحدة تغذية متغيرة لجهد مستمر 1 - 24 فولط
Variable DC Power supply 1 to 24 volt

وصف الدائرة :

وحدة تغذية جهد مستمر من 1-24 فولت

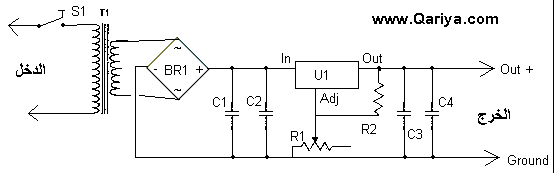

مخطط الدائرة :

24 volt dc circuit


C1 14000uF or 10000uf 40 VDC Electrolytic Capacitor
C2 100uF 50Vdc Electrolytic Capacitor
C3 0.1uF Disc Capacitor
C4 0.01uF Disc Capacitor
R1 5K Pot
R2 240 Ohm 1/4 W Resistor
U1 LM338K 1.2 to 30 Volt 5 Amp Regulator
BR1 10 Amp 50 PIV Bridge Rectifier
T1 24 V 5 Amp Transformer
