وصف الدائرة :
دائرة بسيطة وعملية مثالية للورش .
موصفات الدائرة :
مصدر التغذية 220 فولت أو 110
حسب المحول
جهد المخرج : 5 فولت , 12 فولت , 24 فولت , جهد مستمر منظم
تيار الخرج : 1 أمبير
الدوائر المتكاملة تحتوي على حماية داخلية ضد القصر
Short Circuit

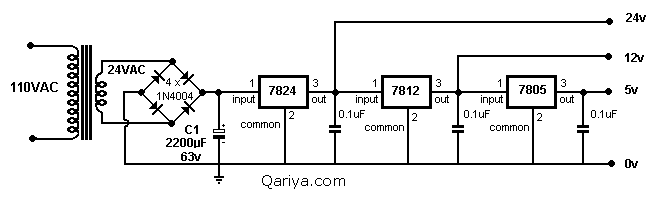

مخطط الدائرة :
تركيب الدائرة
لب هذه الدائرة هي الدوائر المتكاملة .. ولهذا يجب التأكيد على وضعها بالطريقة السليمة ومراعاة اتجاهها ..
عناصر الدائرة :
محول كهربائي 110-220 فولت / 24 فولت
قنطرة توحيد 1 أمبير أو 4 موحدات 1N4001 او 1N4004 او SKB2
مكثف 2200 ميكروفاراد .. 50 فولت
دائرة متكاملة LM7805 , 7812 , 7824
مكثف 100 نانو فراد عدد 3
