Four watt amplifier Circuit

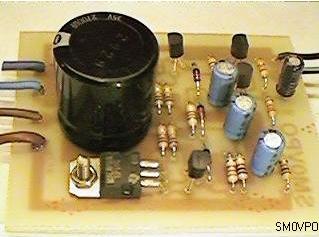

4 watt board

وصف الدائرة :
دائرة مكبر قدرة بسيطة 4 واط تتكون من ترانزستورات

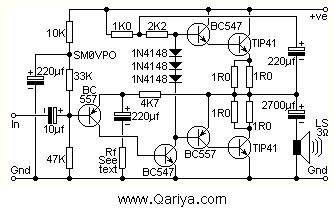

الدائرة الالكترونية

4 watt amplifier circuit

مواصفات الدائرة :
المواصفات أقل أقصى الوحدة
Supply voltage 8 15 volts
Output power - 5.4 Watts
I/P for full O/P 30 4000 mV RMS
Noise O/P no I/P - 0.0005 Volts RMS
Supply current (no-signal) - 50 mA
Supply Current (Full O/P) - 1.9 Amperes
3dB Frequency Response 42 34000 Hertz
6dB Frequency Response 21 62000 Hertz
Distortion at 2-watts - 0.01 % (Vgain=10)

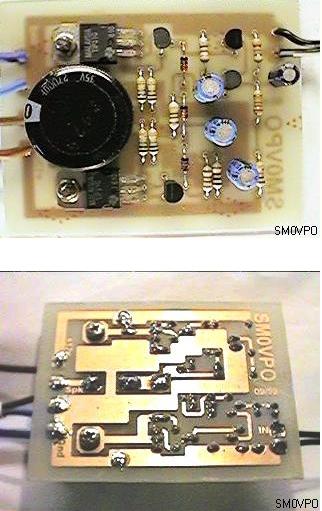

تركيب الدائرة :

4 watt circuit
