وصف الدائرة : دائرة بسيطة وعملية مثالية للورش . موصفات الدائرة :
مصدر التغذية 220 فولت أو 110
حسب المحول

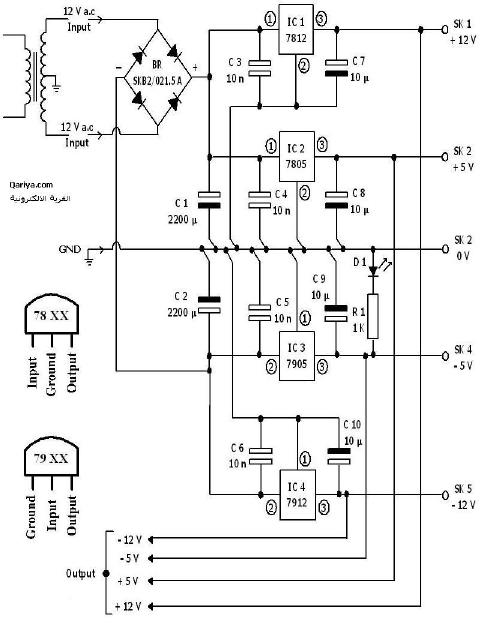

مخطط الدائرة :
تركيب الدائرة لب هذه الدائرة هي الدائرة المتكاملة .. ولهذا يجب التأكيد على وضعها بالطريقة السليمة ومراعاة اتجاهها ..
عناصر الدائرة : محول كهربائي 110-220 فولت / 6 فولت قنطرة توحيد 1 أمبير أو 4 موحدات 1N4001 او 1N4004 او SKB2 مكثف 2200 ميكروفاراد .. 16 فولت عدد 2 دائرة متكاملة LM7805 , 7812 , 7905 , 7912 مكثف 10 ميكروفاراد 16 فولت عدد 2 مكثف 10 نانو فراد عدد 2 ثنائي ضوئي LED داتا شيت للدائرة المتكاملة لـ LM78XX للرد او الاستفسار عن هذا الموضوع اضغط هنا |
