دائرة تحويل من 5 فولت الى 12 فولت القرية الإلكترونية : قسم الإلكترونيات : قسم المشاريع الإلكترونية : دوائر التغذية :  دائرة تحويل من 5 فولت الى 12 فولت
5V to 12V DC Converter step up Voltage Regulator

وصف الدائرة :

دائرة الكترونية تقوم بتحويل جهد 5 فولت مستمر إلى 12 فولت مستمر DC to DC step up voltage regulator

مخطط الدائرة :

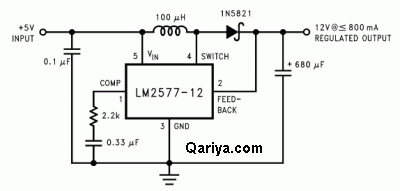

DC to DC step up voltage regulator

عناصر الدائرة :

 2.2k 1/4W resistor

- 0.1uF capacitor

- 0.33uF capacitor

- 680uF 50V electrolytic capacitor

- 1N5822 high speed schottky diode (3A)

- wire coil inductor, 100uH

ملاحظة : يمكن استخدام منظم LM2577-15 للحصول على جهد 15 فولت .. او LM2577-ADJ  للحصول على جهد من 1.23 فولت إلى 37 فولت
