LM741

الشكل التالي يعرض الدائرة الإلكترونية لمكبر العمليات 741

لحسن الحظ أنه يمكن استخدام مكبر العمليات بدون الدخول في تفاصيل عن تركيبه الداخلي لصعوبة ذلك .

لذلك سوف نتعامل مع الأطراف الخارجية لمكبرات العمليات , ويلاحظ من رمز مكبر العمليات أن مكبر العمليات له :

· مدخلان Inputs أحدهما المدخل العاكس (-) والآخر المدخل غير عاكس(+)

· ومخرج Output .

والجدير بالذكر أن هناك أطراف أخرى لمكبر العمليات لا تظهر في الرمز في أغلب الأحيان . وسوف نتعرض لباقي هذه الأطراف فيما بعد .

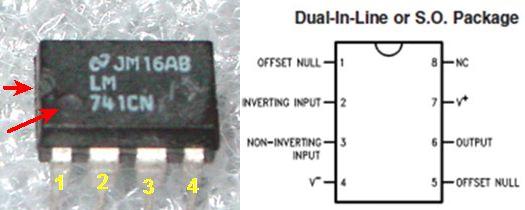

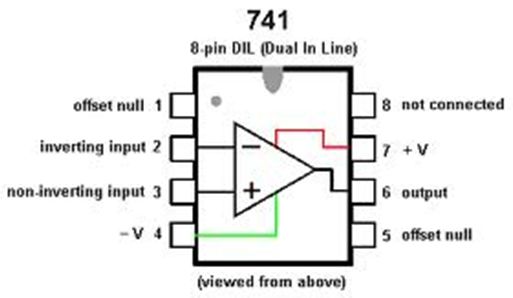

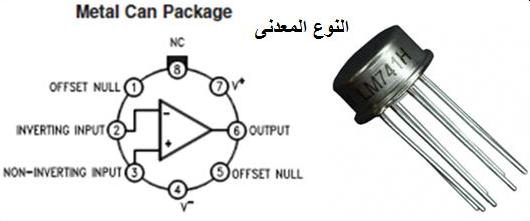

الشكل التالي يعرض نموذجا لمكبر العمليات 741 من نوع DIL (أي له أرجل في صفين ) وكذلك مسقط أفقي يبين جميع المداخل والمخرج ووظيفة كل منها .

ويلاحظ وجود تجويف نصف دائري على أحد جانبي الدائرة المتكاملة , وحتى يمكن معرفة أرقام أرجل الدائرة المتكاملة تمسك الدائرة المتكاملة باليد بحيث يكون التجويف في اليسار فتكون الرجل اليسرى هي الرجل رقم 1 ويكون العد في عكس اتجاه عقارب الساعة .

التعريف بوظيفة أرجل الدائرة المتكاملة :

الرجل (الطرف) رقم 1 : ضبط الخرج عند الصفر .

الرجل (الطرف) رقم 2 : المدخل العاكس .

الرجل (الطرف) رقم 3 : المدخل الغير عاكس .

الرجل (الطرف) رقم 4 : منبع الجهد السالب ويساوى -15V .

الرجل (الطرف) رقم 5 : ضبط الخرج عند الصفر .

الرجل (الطرف) رقم 6 : الخرج ويؤخذ منه الإشارة المكبرة .

الرجل (الطرف) رقم 7 : منبع الجهد الموجب ويساوى +15V .

الرجل (الطرف) رقم 8 : غير مستخدمة .

ويستخدم الطرفان 1 و 5 لضبط الخرج عند الصفر (لتحقيق أن صفر في الدخل لابد أن يقابله صفر في الخرج ) حيث يوصل بينهما مجزئ جهد ويوصل الطرف المنزلق للمجزئ بالطرف السالب للمنبع .

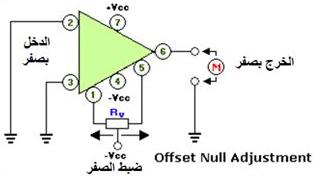

عندما ترتفع درجة حرارة المكبر يتواجد خرج للمكبر حتى ولو لم يكن هناك دخل على الطرفين وفى هذه الحالة يمكن بواسطة مجزى الجهد الوصول لخرج مساوي للصفر كما في الشكل التالي
