وصف الدائرة :

هناك بعض التطبيقات الالكترونية التى قد تحتاج الى تغذية لقطبية مزدوجة مثل دوائر مكبرات التشغيل Operation Amplifier ..
هذه الدائرة تلبي الغرض ..

موصفات الدائرة

جهد الدخل 110 او 220 فولت بحسب المحول المستخدم ..

جهد الخرج سالب وموجب ومقداره يعتمد على نوع الدائرة المتكاملة مثل LM7805 لخرج 5 فولت .. و LM7806 لخرج 6 فولت .. و LM7812 لخرج 12 فولت وهكذا .. LM7815 - LM7820 - LM7824

تيار الخرج الأقصى 1 أمبير

الدائرة المتكاملة تحتوي على حماية داخلية ضد القصر Short Circuit

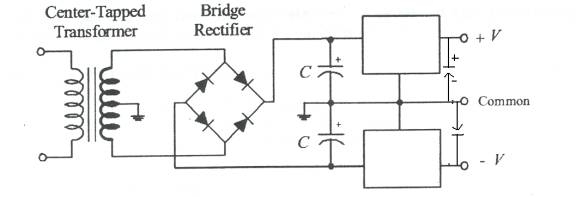

مخطط الدائرة :

شرح الدائرة :

تتكون هذه الدائرة من مرحلتين متشابهتين تماما من دائرة تنظيم جهد مستمر باستخدام دائرة متكاملة من النوع LM78XX .. فبعد قنطرة التوحيد التي تقوم بتحويل موجة الجهد المتردد الى جهد مستمر ذو تموج في الخرج .. والتي يستقبلها المكثف ليقوم بتنعيم هذا الجهد للوصول قدر الامكان إلى الثبات .. ثم يأتي دور الدائرة المتكاملة والتي تحتوي في داخلها على مجموعة من الترانزستورات التي تقوم بتنظيم جهد المستمر الغير منظم لتعطي في الخرج جهد ثابت مستمر منظم ..

ملاحظة .. ليس من الضروري استخدام محول ذو نقطة في المنتصف Center-Tapped Transformer .. أي محول قد يفي بالغرض ..

تركيب الدائرة :

قلب هذه الدائرة هي الدائرة المتكاملة .. ولهذا يجب التأكيد على وضعها بالطريقة السليمة ومراعاة اتجاهها ..

مكونات الدائرة :

محول كهربائي 110-220 فولت / 6 فولت *

قنطرة توحيد 1 أمبير أو 4 موحدات 1N4001

مكثفين 1000 ميكروفاراد

دائرتين متكاملة LM78XX

مكثفين 100 نانو فراد

داتا شيت للدائرة المتكاملة لـ L78XX
