مقدمة :
هذا الجهاز عبارة عن دائرة لقياس
التردد و هو من
تصميم المهندس
mohamedse
مميزات الجهاز
-
تكلفة الجهاز تقريباً 20 جنية مصري
-
يقيس التردد حتى 8 ميجا هرتز
-
يكشف لك نقاء الموجة من عدمه إلى حد ما
عيوب الجهاز
1-لا يقيس
الترددات للكريستالات و من الممكن أ ن نقوم معا
في هذا المنتدى بتطوير
الجهاز ليقيسها 2-لا يتميز بالدقة العالية
ملحوظة
تم تجربة الجهاز بنجاح
في قياس
الترددات العالية في أجهزة الشواحن و التيار العادي
أيضا ال220 فولت لذلك فهو ضروري للمهندسين و الفنين فى صيانة مثل هذه الأجهزة فكرة عمل الجهاز مختلفة تماما عن الدوائر
التي تقيس التردد من خلال قيمة الفولط الدائرة تعتمد IC's 4040 و سوف أقوم بشرح
هذه الدائرة المتكاملة بصورة موجزة بالرغم من
بساطتها
شرح الدائرة المتكاملة
التغذية
تغذية IC's هي من 3 إلى 15 فولت و السن رقم 8 تغذية سالبة و السن رقم 16 تغذية
موجبة "
دوائر التغذية "
أعادة التشغيل
السن رقم 11 سن لعمل أعادة تشغيل للدائرة (reset)
النبضات أو التردد
مدخل التردد للدائرة و هو المدخل الذي يدخل التردد للجهاز (clock)
سنون المخارج
هذه السنون كما بالرسم تقوم بعمل تقسيم للتردد كما هو موضح بصورة IC's
فكرة عمل الدائرة
تعتمد فكرة عمل الدائرة على تقسيم التردد و IC's 4040 تقوم بتقسيم التردد فقط
إدخال لها التردد من مدخل النبضات ثم يخرج من خلال المخارج مقسم
فمثلا أذا أدخلنا إلى لمبة تيار بتردد 100 هيرتز فاللمبة ستبدو لنا مضيئة ولا يوجد
تردد و أذا قسمنا التردد فأصبح 50 فلن نشعر بالتردد و أذا قسمناه مرة أخرى فأصبح 25
فلن نشعر بتغير أيضا و أذا قسمناه فأصبح 12و نصف فسوف تضيء اللمبة و تنطفئ بسرعة و
اذا قسمنها مرة أخرى فستصبح تقريبا 6 و أذا قسمنها مرة أخرى ستصبح 3و مرة أخرى
ستصبح 1و نصف و عند هذه اللمبة سيبدو لك أنا اللمبة تضيء كل ثانية أى أنها كعقرب
الثواني
عند هذه اللمبة و لنكتب 100 هيرتز أي عندما تضيء هذه اللمبة كل ثانية فأن التردد هو
100 هيرتز
و لكن IC's لها القدرة على تقسيم التردد حتى 4096 فقط أى عندما تضيء هذه اللمبة
كل ثانية فان التردد هو حوالي 4 كيلو هرتز
و هذا يعنى أن الجهاز سيكون مدى التردد الذي يقيسه هو 4 كيلو فقط
و لكننا من الممكن أن ندخل التردد الخارج من السن رقم 12 أي المقسوم على 4096 إلى
مدخل أى سى أخر ليقسمه مرة أخرى و بذلك نوسع مجال التردد الذي نريد قياسه
و لكننا لا يمكن وضع عدد أكبر من الأى سيهات و ذلك لأن التردد الواقع على IC's
الأولى سيكون أكبر من التردد الذي تتحمله و هو الموجود في الداتاشيت 8 ميجا أذا
كانت التغذية 10 فولت و يمكنها أن تقيس 12 ميجا أذا كانت التغذية 15 فولت
التشويش في التردد
عندما قمت بقياس التردد للتيار العام 220 فولت و جدت أنه أعلى من 50 هيرتز بكثير تذكرت

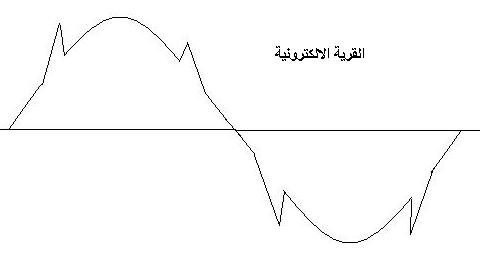

هذه الصورة التي بها شكل التيار العام المشوش فالتيار العام 220 فولت
ليس نقى كما يظن البعض و لكن شكله كما بالصورة و IC's تقرأ الموجات عند صعودها
أي كل تشويش له سن لأعلى تقرأه IC's موجة و كان هذا استنتاجي و عندما وضعت دائرة
بسيطة لتنقية الموجة و إزالة التشويش قرأها الجهاز جيدا و بذلك فأن من الممكن أن
نستخدم الجهاز لمعرفة التشويش في الموجة فقط قم بقياس التردد المراد قياسه بالدائرة
المنقية و من غيرها و لاحظ الاختلاف
فوجود اختلاف يعنى أن هناك تشويش و عدم وجود اختلاف يعنى أن ليس هناك تشويش و لكن
IC's 555 الموجودة في دائرة تنقية الموجة لا تتحمل أكثر من 500 كيلو أوم و بذلك
فأن جزء تنقية الموجة لا يصلح مع الترددات الأقل من 500 كيلو أوم
تصميم الجهاز
السن رقم 11 متصل بالسالب عن طريق مقاومة 10 كيلو أوم لمنع
IC's من أى تشويش من
الخارج و متصل أيضا بزر عن طريق مقاومة 100 أوم و هذا الزر متصل بالموجب لعمل أعادة
تشغيل للأى سى
التغذية في الجهاز هي 10 فولت لذلك الجهاز يقرأ حتى 8 ميجا هيرتز و يمكنك زيادة
التغذية الى 15 فولت لكى تقرأ حتى 12 ميجا و لقد ونفذت الدائرة بال10 فولت و ذلك
للحفاظ على الأى سيهات بعدم تغذيتها بالحد الأقصى للفولت
المخرج الأخير للأى سى الأولى (المتصلة بالمجس) متصل بالمدخل للأى سى الثانية (سن
النبضات )عن طريق مقاومة 1 ميجا أوم للحفاظ على IC's لأن بدونها تحترق IC's
من شدة التيار الخارج من المخرج
ألمبات الليد متصلة كلها بالسالب عن طريق مقاومة 100 أوم ذات قدرة كبيرة لأن مجموع
تيار اللمبات ال24 كبير على المقاومة العادية و يجعلها تسخن بشكل ملحوظ
المكثف فى الدائرة ضرورى لأن اللمبات الليد تنطفئ و تضيء بسرعة و تؤثر على سحب
التيار و بالتالي تؤثر على الدائرة و المكثف يحل هذه المشكلة
عند توصيل دائرة تنقية الإشارة يتم توصيل المدخل للدائرة التنقية بالروزتا و المخرج
لها بالسن رقم 10 للأى سى الأولى 4040
و يتم وضع المجس أما في الخانة الأولى للروزتا التي تتصل بالسن رقم 10 مباشرتا أما
في الخانة الثانية للروزتا المتصلة بدائرة التنقية
و هذه دائرة تنقية التردد
طريقة القياس
قم بتوصيل التغذية للدائرة قم بوضع المجس على المكان الذي تريد قياس تردده اللمبة
التي تضيء كل ثانية كعقرب الساعة هي التي تدل على التردد و يكون ذلك من خلال الجدول
الذي يبين قيمة التردد حسب كل لمبة من اللمبات 24
و يمكنك الاستغناء عن دائرة تنقية الإشارة أذا كنت لست بحاجة لهذه الخاصية
عند وضع المجس على المكان المراد قياس التردد عنده في البورده قم بحمل الجهاز في
يدك و يكفى أنك متصل بالأرض و ذلك لأنني لا أفضل أن يتصل الجهد السالب بجهازنا
بالجهاز المراد قياس التردد فيه
فمثلا لقياس تردد التيار العم 220 فولت قو بوضع المجس في الكهرباء فهو طرف واحد فقط
و أنت متصل بالأرض
و ذلك لأن IC's4040 هذه حساسة و لقياس أى جهاز أخر أتبع الخطوات السابقة
و أن لم يقيس الجهاز الجهاز و هي في حالات الأجهزة التي تعمل بالبطاريات فقم بتوصيل
الطرف السالب للجهاز بالشاسية للبوردة

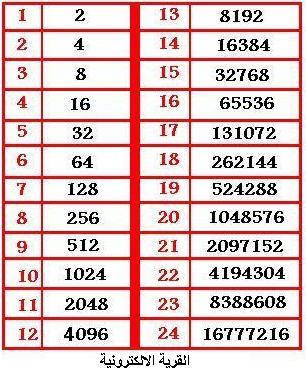

و هذا هو الجدول

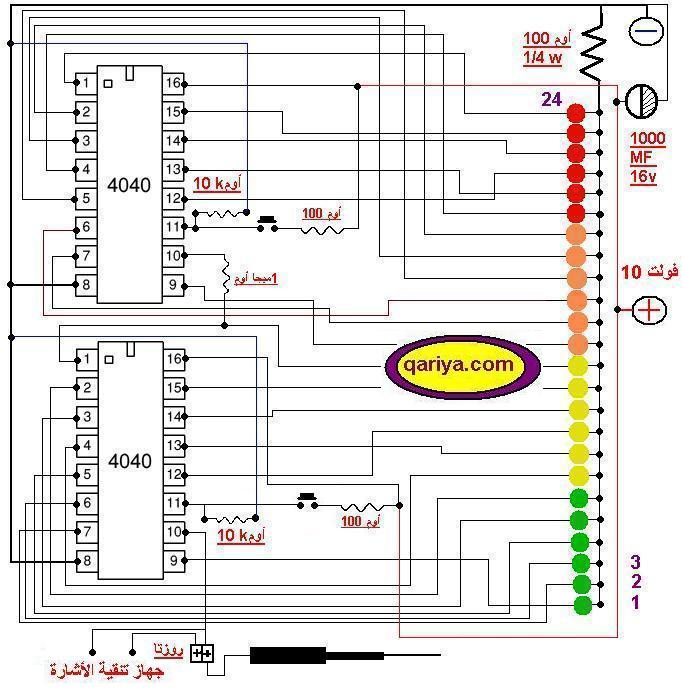

الدائرة الالكترونية
