المقدمة
دائرة مراقب و فاحص مستوى شحن
بطارية سيارة وايضا توقف عملية الشحن اوتوماتيكياً
عن اكتمال الشحن

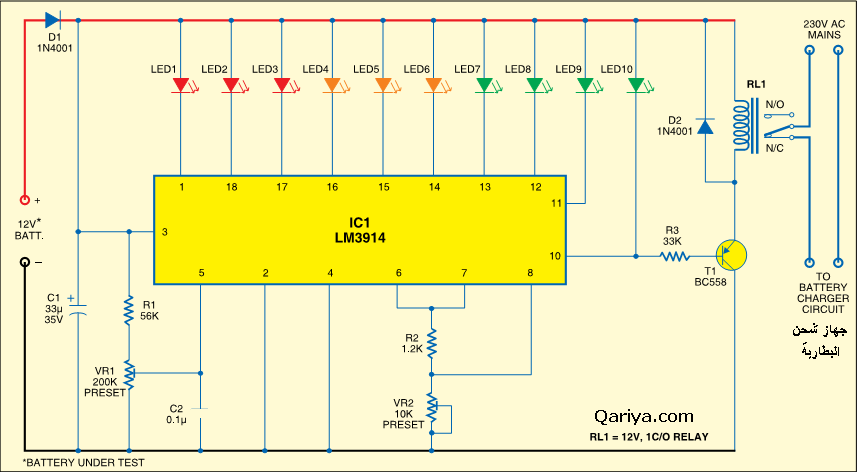

الدائرة الالكترونية
عناصر الدائرة الالكترونية
R1 = 56 K
R2 = 1.2 K
R3 = 33 K
IC's LM3914
مكثف 33 ميكروفراد
مكثف 0.1 ميكروفراد
مقاومة متغيرة 10 كيلو اوم
مقاومة متغيرة 200 كيلواوم
ريلية 12 فولت
10 ثنائيات ضوئية LED

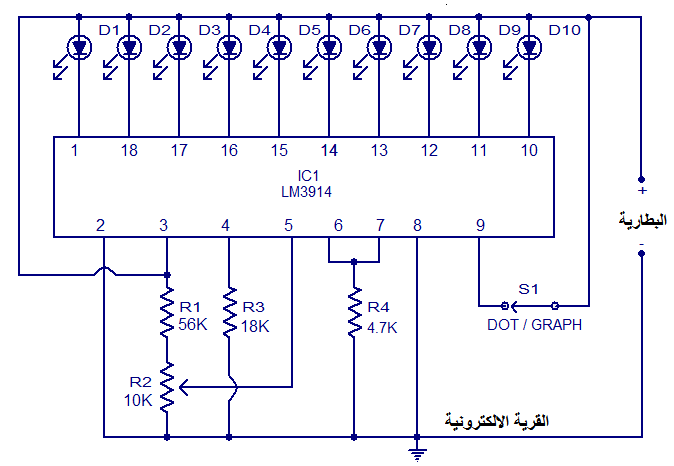

يمكن اجراء تعديلات على الدائرة السابقة لكي تقوم بمراقية و فحص البطارية بدون أن تكون خاضعة للشحن
Level battery indicator circuit
