البريد بورد Breadboard

تستعمل لوحة التجارب ( bread board ) لإجراء تجارب و اختبار الدوائر الإليكترونية .. وهي توفر الكثير من الجهد والوقت حيث يمكننا تركيب أجزاء الدوائر بدون لحام.

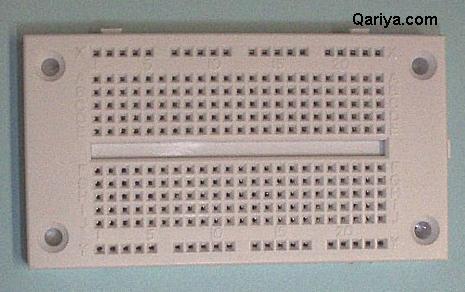

كما هو واضح في الشكل التالي هناك العديد من الفتحات التي يمكن تركيب أجزاء الدائرة الإليكترونية فيها.

Breadboard face

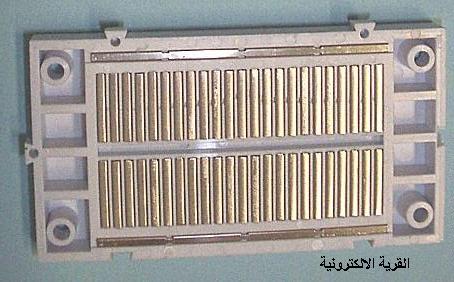

لو أزلنا الطبقة البلاستيكية العازلة في أعلى لوحة التجارب لوجدنا شرائط معدنية مرتبة كما في الشكل التالي

Breadboard back


كل واحد من هذه الأشرطة المعدنية نقطة توصيل مستقلة. فإذا وصلت أجزاء الدائرة لأي شريط معدني واحد فتكون موصلة ببعضها.

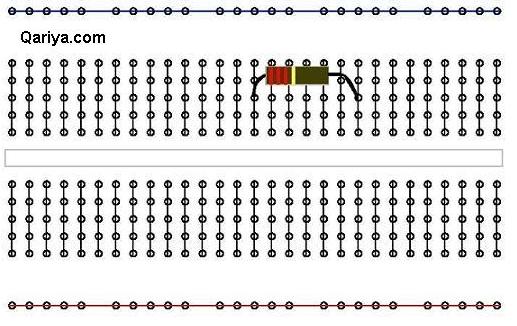

الأشرطة المعدنية الموضحة باللون الأزرق تستخدم عادة لربط البطاريات ومصادر التغذية أما الشرائط المعدنية المستخدمة باللون الأخضر فتستعمل لتوصيل أجزاء الدائرة مثل المقاومات و الترانزستورات وغيرها كما هو موضح بالشكل التالي
Breadboard lines

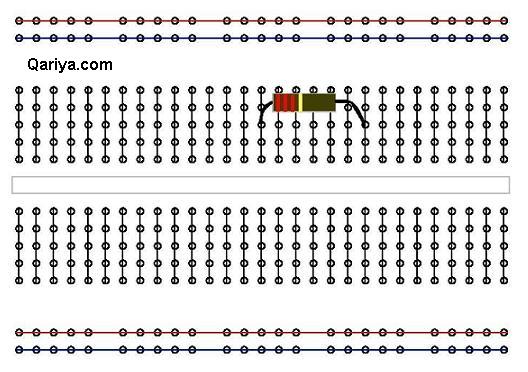

تأتي بعض أنواع لوحات التجارب بخطي للتغذية كما يلي

Breadboard

( bread board ) أو ( Protoboards - البروتو بورد )

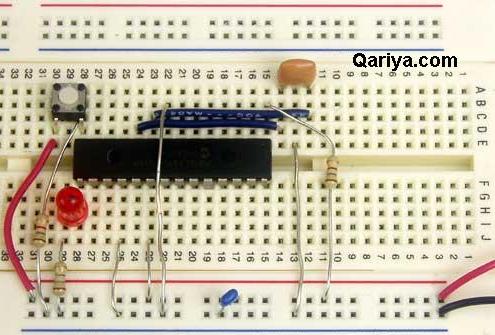

تعلم الالكترونيات بطريقة عملية باستخدام البريدبورد Breadboard وتطبيقات مفيدة
