Capacitors

capacitor

المكثف

المكثفات هي عناصر أخرى من العناصر الإلكترونية و ضيفتها الأساسية هي التحكم في تدفق للشحنة الكهربائية في الدائرة الالكترونية .

سمي بالمكثف لأنها يقوم بتكثيف و الاحتفاظ بالشحنة داخلها مثل بطارية لحظية

يحتوي المكثف على سطحين موصلين مفصولين عن بعضهما بعازل .. ويتم توصيل أطراف المكثف مع السطحين ..

capactor carve

مجرد وصل أطراف مكثف فان الشحنة الكهربائية تدفق و تتجمع على سطح اللوح .. الشحنات الموجبة على احد الألواح .. و السالبة على الأخر .. وذالك ان كلا الشحنتين تحاول عبور العازل الفاصل لتنجذب إلى الشحنة الأخرى

ستبقى ألواح المكثف مشحونة حتى بعد فصل جهد البطارية عنه .. وهذا ما يتضح في هذا المثال .. الذي يمكن به استخدام المكثف كا بطارية لوقت قصير

capacitor circuit

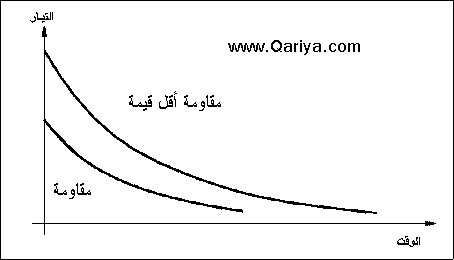

ويعتمد تيار شحن المكثف على قيمة المقاومة الموصلة إليه ..

capacitor charge carve

رموز المكثف العامه
capacitor symbol capacitor symbols
العوامل الأساسية التي تؤثر على سعة المكثف :

حجم المساحة السطحية لألواح المكثف ..
إن سعة المكثف تتناسب طرديا مع المساحة السطحية للألواح، فإذا زادت مساحة سطح اللوح زادت سعة المكثف وذلك لزيادة استيعابه للشحنات الكهربائية، وبالعكس تقل سعة المكثف كلما قلت هذه المساحة.

المسافة بين الألواح
تقل السعة عندما تزداد المسافة بين الألواح وتزداد كلما قلت تلك المسافة أي أنه يوجد تناسب عكسي بين سعة المكثف والمساحة بين ألواحه.

الوسط العازل (المادة العازلة)

سعة المكثف تقاس بوحدة تسمى الفراد farads .. نسبة لعالم الفيزياء و الكيمياء الانجليزي مايكل فاراداي Michael Faraday و المولود في September 22, 1791 والمتوفى في August 25, 1867

انواع المكثفات

  1. المكثف الكيميائي Electrolytic Capacitor
  2. المكثف السيراميكي Ceramic Capacitor
  3. مكثفات المتغيرة Variable Capacitor
  4. مكثفات الشرائح Film Capacitor

مايكل فاراداي
مايكل فاراداي Michael Faraday

وبما ان يعتبر قيمة الفراد الواحد عالية جدا لسعة مكثف .. فانع دائما تستخدم أجزاء من الفراد للتعبير عن سعة المكثف كا الميكروفراد µF .. او النانو فراد nF.. أو البيكو فراد pF ..

الاختصار

Prefix

المسمى

القيمة بالفراد

أو

p pico بيكو 0.000000000001 10-12
n nano نانو 0.000000001 10-9
µ micro ميكرو 0.000001 10-6
m milli ملي 0.001 10-3


الوحدات
1000 pico = 1 نانو فراد
1000 nano = 1 ميكرو فراد
1000 micro = 1 ملي فراد
1000 milli = 1 فراد

LE - Cap
SC
Aluminum Solid
Electrolytic Capacitor With Conductive Polymer
Petit Type
PS
3.8 to 4.8mm Height
General Purpose
PT
3.8 to 4.8mm Height
Wide Temperature Range
Chip Type
CS
85ºC 5.4mmL
General Purpose
CR
85ºC
Higher Capacitance
CT
105ºC 5.4mmL
Wide Temperature Range
CH
105ºC Long Life
Wide Temperature Range
CL
105ºC 5.4mmL
Low Impedance
CF
105ºC
Super Low Impedance
Miniature Type
SV
85ºC 5mmL
General Purpose
ST
105ºC 5mmL
Wide Temperature Range
NT
85ºC 5mmL
Bi-Polar
SS
85ºC 7mmL
General Purpose
SH
105ºC 7mmL
Wide Temperature Range
SL
105ºC 7mmL
Low Impedance
NS
85ºC 7mmL
Bi-Polar
الأنواع القياسية
SK
85ºC
General Purpose
SM
85ºC
Miniature Sized
TK
105ºC
Wide Temperature Range
TM
105ºC
High Reliability
NK
85ºC
Bi-Polar
LK
85ºC
Low Leakage Current
Low Impedance Type
WL
105ºC Low Impedance
Miniature Sized
WG

105ºC Low Impedance
High Ripple
TL
105ºC Low Impedance
High Reliability
TH
105ºC Low Impedance
High Voltage
TX
105ºC Low Impedance
High Voltage, Long Life
مكثفات تطبيقات خاصة
WB
125ºC
High Temperature
FS
55ºC
For Photo Flash
UK
85ºC Bi-Polar
For Horizontal Deflection Equalization
NC
85ºC Bi-Polar
For Twinkling Light
Snap-In Type
LP
85ºC
General Purpose
HP
105ºC
Wide Temperature Range
LS
85ºC
Miniature Sized
HS
105ºC Miniature Sized
Wide Temperature Range
LT
85ºC Long Life
High Ripple
HT
105ºC Long Life
Wide Temperature Range
HV
105ºC No Sparks With
DC Overvoltage
Screw Terminal Type
KP
85ºC
General Purpose
RP
105ºC
Wide Temperature Range

للإطلاع على تفاصيل أكثر عن رموز المكثفات أضغط هنا
