وصف الدائرة :

دائرة الكترونية بسيطة لـ فحص و اختبار حالة الدائرة المتكاملة من نوع CMOS

موصفات الدائرة :

• فحص حالة الجهد من3 - 15 فولت

• يمكنها قرأت ثلاثةأوضاع .. جهد عالي (1) .. جهد منخفض (0) .. جهد متذبذب

• تمتاز الدائرة الالكترونية بمدخل ذو ممانعه عالية بحيث لا ياثر ابدا على اداء الدائرةالمفحوصة

• كما في كل أجهزةالفحص المشابهه .. تتغذى الدائرة من جهد الدائرة المفحوصه

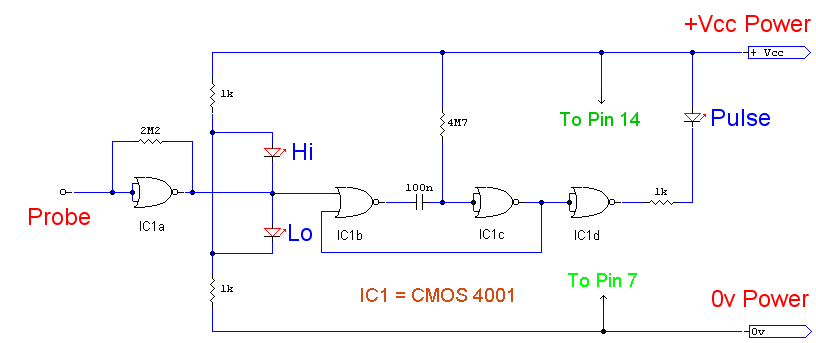

مخطط الدائرة :

للتكبير أضغط على الصورة

عناصرالدائرة :

دائرة متكاملة 4001
مقاومة 1 كيلو .. ¼ وات عدد 3
مقاومة 2.2 ميغااوم
مقاومة 4.7 ميغا أوم
ثنائي ضوئي عدد (3) الوان مختلفه .
