دائرة تحويل جهد 12 فولت إلى 110ـ220 فولت القرية الإلكترونية :قسم الإلكترونيات : قسم المشاريع الإلكترونية : دوائر التغذية : دائرة تحويل جهد 12 فولت إلى 110ـ220 فولت
 Inverter Circuit

وصف الدائرة :

دائرة لتحويل جهد بطارية السيارة 12 فولت مستمر إلي 220 فولت متردد بذبذبة قدرها 60 ذبذبة في الثانية " انفيرتر - Inverter "

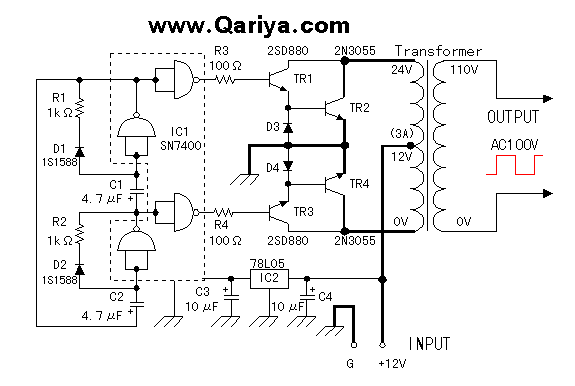

مخطط الدائرة :

dc ac inverter

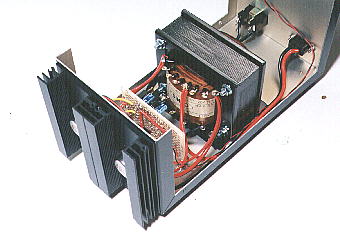

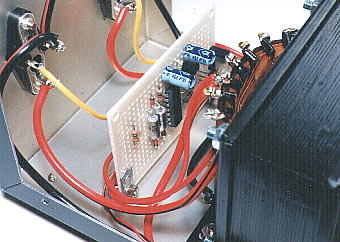

تركيب الدائرة

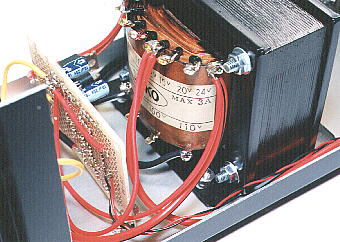

دائرة أنفيرتر محول رفع


أهم العناصر المستخدمة

2SD880

2SD880
Item Rating
VCEO (V) 40
IC (A) 3
PC (W) 25
hFE 40 - 240
fT (MHz) 3

2N3055 2SD878

2N3055
Item Rating
VCEO (V) 100
IC (A) 15
PC (W) 115
hFE 20 - 70
fT (MHz) 3
2SD878
Bottom view

للحصول على تفاصيل أو أضافه أي استفسار أضغط هنـا

كلمات دليليه converter ,12 to 220 , D878 , D880 , circuit, محول, يحول , جهد البطارية , 12 فولت , انفرتر , كنفرتر ,السيارة
