دائرة الكترونية لـ التحكم بقيمة جهد المتردد 220 فولت وهي مناسبة لكي تعمل كا دائرة دمر Dimmer للأضاءة او للتحكم بمحرك صغير Motor control

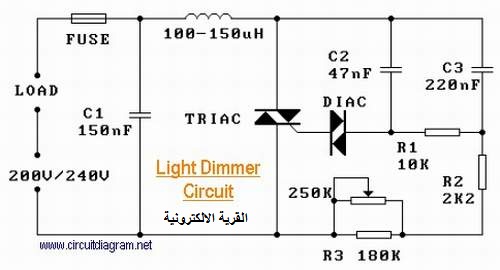

مخطط الدائرة و الشرح :

طريقة التحكم :

يتم التحكم بقيمة جهد المخرج عند تغيير قيمة المقاومة المتغيرة 250 كيلو اوم

عناصر الدائرة :

• R1 = 10K
• R2 = 2K2
• R3 = 180K
• Potentiometer 250K
• C1 = 150nF/400V dipped polyester
• C2 = 47nF/630V dipped polyester
• C3 = 220nF/250V AC dipped polyester
• Triac = 2N6075 or BT136-500D
• Diac = HT-32
• FUSE 2A or 3A
