Infra red remote control circuit


وصف الدائرة
دارة للتحكم عن بعد بالأشعة تحت الحمراء

شرح الدائرة

  •  لمعايرة الدارة: نثبت المفتاح اللحظي (S1) بوضعية تشغيل الدارة ونوجه ليد الأشعة تحت الحمراء باتجاه دارة الاستقبال، ثم نقوم بتغيير قيمة المقاومة المتغيرة (R6) حتى نسمع صوت تغيير وضع تماس الحاكمة
  •  يمكن زيادة مجال عمل الدارة باستخدام خرج ليد أشعة تحت الحمراء أعلى.
  •  الانتباه إلى أن أي حاجز سيوقف استجابة دارة المستقبل للمرسل.

مخطط دائرة المرسل

Infra red remote control circuit

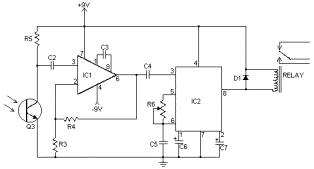

مخطط دائرة المستقبل

recevier circuit

العناصر الإلكترونية المطلوبة لهذه الدارة

R1 : مقاومة (4/1) وات (22) كيلوأوم
R2 : مقاومة (4/1) وات (1) ميغاأوم
R3 : مقاومة (4/1) وات (1) كيلوأوم
R4,R5 : مقاومة (4/1) وات (100) كيلو أوم
R6 : مقاومة متغيرة (50) كيلو أوم
C1,C2 : مكثف عدسي (0,01) ميكروفاراد
C3 : مكثف عدسي (100) بيكوفاراد
C4 : مكثف عدسي (0,047) ميكروفاراد
C5 : مكثف عدسي (0,1) ميكروفاراد
C6 : مكثف كيميائي (3,3) ميكروفاراد (16) فولت
C7 : مكثف كيميائي (1,5) ميكروفاراد (16) فولت
Q1 : ترانزستور (NPN) 2N2222 أو مكافئه (2N3904)
Q2 : ترانزستور (PNP) 2N2907
Q3 : ترانزستور ضوئي(NPN)
D1 : ديود 1N914
IC1 : LM308
IC2 : LM567
LED1 : ليد أشعة تحت الحمراء
حاكمة : حاكمة (6) فولت
S1 : مفتاح لحظي
B1 : بطارية (3) فولت (بطاريتان (1,5) فولت على التسلسل)
MISC
لوحة فييبر، قواعد للدارات المتكاملة، ذراع للمقاومة المتغيرة، حامل بطارية
