Dark activated Relay Circuit

وصف الدائرة : دائرة الكترونية بسيطة تتحكم بالإضاءة عند حلول الظلام باستخدام مقاومة ضوئية LDR Light Dependent Resistors

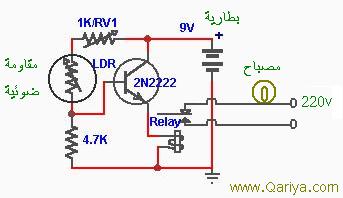

مخطط الدائرة :

ldr circuit

تركيب الدائرة .. يجب تغيير قيمة المقاومة المتغيرة RV1 للضبط حساسية الدائرة والحصول على أفضل نتيجة


عناصر الدائرة :
مقاومة ضوئية
ترانزيستور 2N2222
مقاومة 4.7 كيلو أوم
مقاومة متغيرة 1 كيلو أوم
ريليه ( حاكمة ) 9 فولت
بطارية 9 فولت
