Pump control circuit

وصف الدائرة :

دائرة بسيطة وعملية لقياس ومعرفة مستوى الخزان  .

موصفات الدائرة :

تعمل الدائرة على جهد تغذية مستمر 12 فولت يمكن تأمينه من وحدة تغذية او بطارية

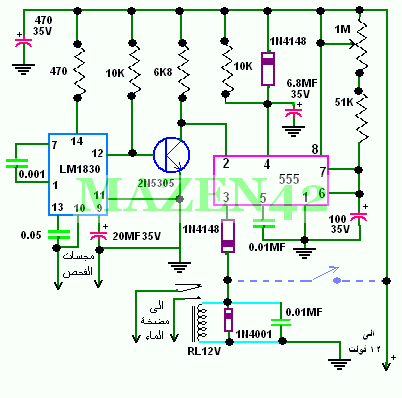

مخطط الدائرة :

Pump control circuit

شرح الدائرة الالكترونية

تقوم الدائرة من خلال مجساتها بالتحسس بمستوى الماء في الخزان وتحافظ على عدم فراغه توصل المجسات إلى الدائرة من خلال سلك مزدوج وتوضع ضمن علبة بلاستيكية جانب المضخة ويمكن التحكم بالدائرة يدويا عند الحاجة وذلك بوصل سويتش بين الريلاي والتغذية ( لاحظ الخط المنقط باللون الرمادي ) كما ان  تماسات الريلاي يجب أن تتحمل تيار 5 أمبير وم فوق
