المرسل

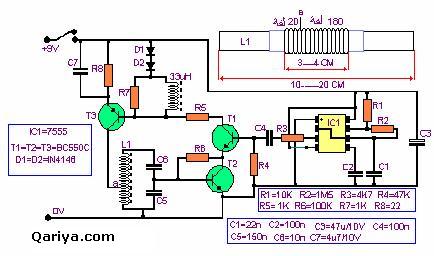

مخطط دارة المرسل يبين هزازاً مركبا من (T3),(T1) و (T2)   الترانزيستور الأخير يعمل كأداة وصل وفصل .  تردد الهزاز يضبط عند حوالي (30KHz) بواسطة (C5), (C6) و (L1) وهذا الملف يتالف من (200)   لفة من سلك نحاس مطلي  36SWG  ( بقطر 0.2mm ) على قضيب فيريت طوله  20-10 سم .والذي يمكن أخذه من راديو جيب (LW/MW)  .  نقطة التفريع على الملف تصنع بعد (20 ) لفة من توصية الأرضي.  الدائرة (IC1) تنتج تردد (18Hz) لجعل الهزاز يعمل بشكل نبضي  للتقليل من استهلاك الطاقة..

المستقبل

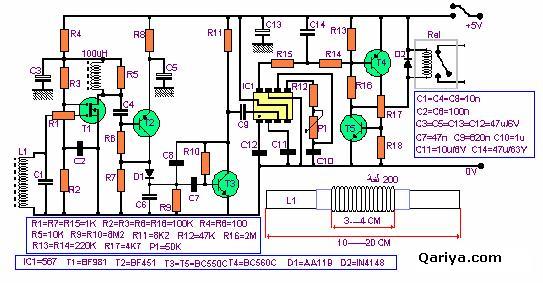

تقوم الدارة الملحنة تفرعياً (L1-C1) باستقبال إشارة المرسل ، والتي تعزل أولاً بواسطة ترانزيستور حلقي (T1) . وتضخم بواسطة (T2) قبل أن تقوم دائرة التقويم (D1-C6) بتقديم الجهد النبضي إلى الترانزيستور (T3) والذي يقود كاشف (PLL) وهو (IC1) التي تتحكم بالريليه من خلال القطب 8 بها

الملف المستخدم هنا من نفس نوعية الملف في المرسل ولكن عدد لفاته (210) لفة.  تضبط (IC1) بواسطة (P1) حتى الوصول إلى نقطة تتوقف عندها الدائرة عن عملية الحجز على الإشارة القادمة من المرسل.
