Thyristor checker circuit

فاحص الثايرستور بمقياس المقاومة (الافو , الملتميتر , التستر )

طريقة قياس الثايروستور
1- نجعل الافو AVO على تدريج الاوم في واحد 1x
2- نضع موجب الافو على كاثود الثايروستور وسالب الافو على انود الثايروستور
3- فلا يتحرك موشر الافو ولا يقرأ شىء
4- من هذا الوضع نعمل شورت بين الانود والجيت فيقرأ الافو فى حدود 15 أوم
وتظل القراءه ثابته حتى بعد ازاله الشورت

فحص الثايرستور بواسطة دائرة الكترونية

وصف الدائرة الالكترونية
دائرة فاحص ثايرستور Thyristor The Silicon-Controlled Rectifier (SCR) - THYRISTORS

الدائرة الالكترونية
هذه الدائرة البسيطة جدا والمكونة من لمبة 12 فولت أو أي جهد بشرط يتناسب مع جهد البطارية المستخدمة .. تعمل الدائرة بعد حقن بوابة الثيرستور بجهد موجب التي تجعل الثيرستور في حالة توصيل مما يضيء اللمبة

لن تطفئ اللمبة الا بعد فصل احد أطراف الثيرستور الانود أو الكثود حتى يوقف سريات التيار .. وهذا ما يقوم به المفتاح رقم 2

scr checker

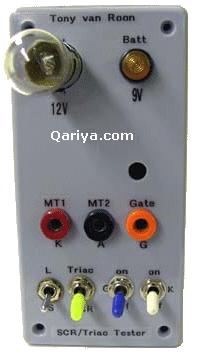

تركيب الدائرة الإلكترونية
يمكنك أيضا تثبيت هذه الدائرة في صندوق ليكون جهاز مفيد في ورشتك الالكترونية ..


thyristor checker
SCR Tester

للاستفسار أو إضافة تعليق على هذه الدائرة .. هنـا
