وصف الدائرة :
هناك بعض التطبيقات الالكترونية التي قد تحتاج إلى تشغيلها تيار عالي نسبيا مثل دوائر الإرسال اللاسلكية .. أو حتى يمكن الاستفادة من هذه الدائرة البسيطة لتعمل كا شاحن للبطاريات الحمضية الصغيرة .
موصفات الدائرة :
جهد الدخل 220/110 فولت .. بحسب نوع المحول
جهد الخرج 13.8 فولت
تيار الخرج 10 أمبير

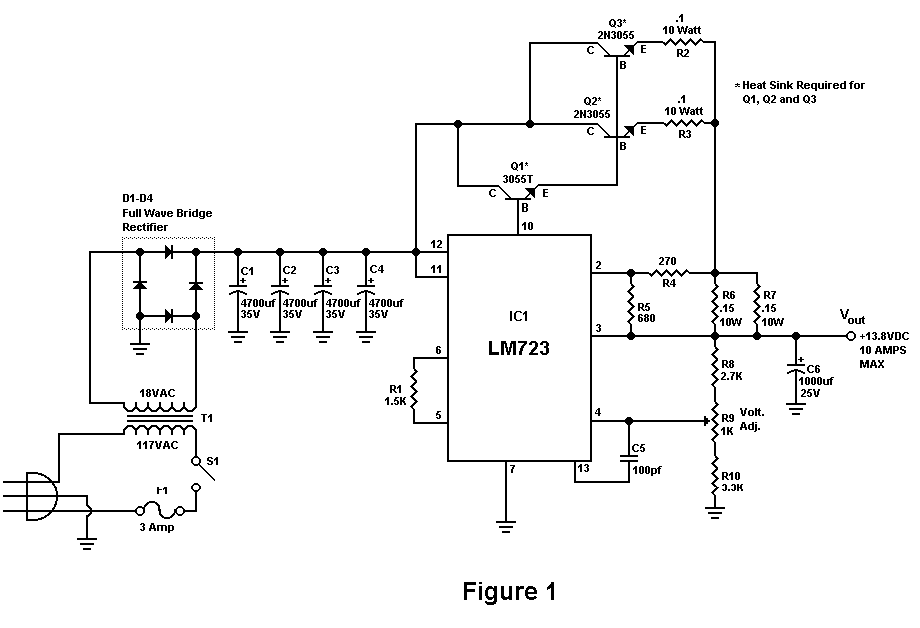

مخطط الدائرة :
عناصر الدائرة الإلكترونية
R1 |
1.5K ¼ وات |
R2,R3 |
0.1 اوم 10 وات |
R4 |
270 اوم ¼ وات |
R5 |
680 اوم ¼ وات |
R6,R7 |
0.15 اوم 10 وات |
R8 |
2.7K ¼ وات |
R9 |
1K Trimmer Potentiometer |
R10 |
3.3K ¼ وات |
C1,C2,C3,C4 |
4700 ميكروفراد ميكروفراد مكثف35 فولت |
C5 |
100 بيكوفراد مكثف |
C6 |
1000 ميكروفراد مكثف25 فولت o |
IC1 |
LM723 |
Q1 |
TIP3055T NPN ترانزيستور |
Q2,Q3 |
2N3055 NPN ترانزيستور |
S1 |
مفتاح |
F1 |
فيوز 3 أمبير |
D1-D4 |
قنطرة موحدت RS276-1185 |
T1 |
18 فولت, 10 Amp محول |
كلمات دليليه |
10 ,أمبير Amp, wireless, لاسلكي , سلكي , اتصالات , محول |
|
