وصف الدائرة :

دائرة الكترونية لفحص الكهرباء عن بعد بدون التماس

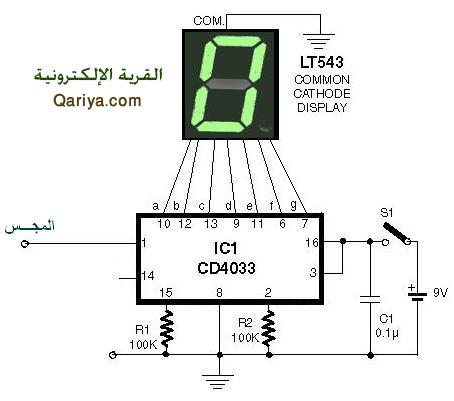

مخطط الدائرة :

شـرح الدائرة :

• هذه الدائرة لفحص الكهرباء عن بعد بدون التماس مع الجزء الموصل

• في حالة عدم وجود الكهرباء .. شاشة العرض ستعرض ارقام عشوائية من 0 الى 9

• في حالة وجود الكهرباء ستظهر على شاشة العرض أرقام منظمة من 0 الى 9

عناصر الدائرة :

IC 4033
مقاومة 100 كيلو أوم عدد 2
مكثف 0.1 ميكروفراد
بطارية 9 فولت
