Types of Resistors

  • المقاومة المعدنية Metal FILM RESISTORS

metal oxide film resistor

  • FOIL RESISTORS
    هي مقاومة تأخذ مواصفات المقاومة المعدنية لكنها تمتاز بأن قيمتها أكثر استقراراً  و اقل تأثيراً بالحرارة أو بما يطلق عليه temperature coefficients of resistance TCRs

FOIL RESISTORS

  • المقاومة الفيوز FUSE RESISTORS
    المقاومة الفيوزية تأتي بأشكال كثيرة كما مع المقاومة التقليدية لكنها بدون ألوان وأحيانا بدون بيانات وهي موصلة كما الفيوز لكنها مخصصه للتيارات المنخفضة

fuse resistors

خصائص المقاومة الفيوزية

  1. قليلة التأثير بدرجة الحرارة
  2. عالية الدقة
  3. مستقرة القيمة وذات ضوضاء منخفض
  4. يمكن أن تتعامل مع الترددات العالية
  5. تتلف دون أن تحترق
  6. نسبة الخطأ ± 5%
  7. الموصفات القياسية لهذه المقاومة
    1/4W (1/2Ws): 0.1R to 1K
    1/2W (1Ws): 0.1R to 1K
    1W (2Ws): 0.1R to 1K
    2W (3Ws): 0.1R to 1K
  • المقاومات الملفوفة POWER WIRE WOUND RESISTORS

    POWER WIRE WOUND RESISTORS



resistor types

مجزىء جهد

هي مقاومات متغيرة أو مجزئ جهد وتتألف من طرفين أو ثلاثة ..

المقاومة المتغيرة
مقاومة متغيرة ذات ثلاثة أطراف

potentiometer
مقاومة متغيرة بطرفين

  • مقاومة ضبط متغيرة Preset Resistor :
    وهي مقاومة  داخل الدائرة الالكترونية لضبط المصنع ولا يفترض العبث بها الا للمتخصصين ومن يملك الأدوات لأعادة معايرة الجهاز

preset resistor

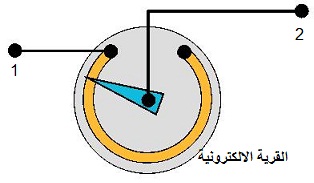

يمكن فحص قيمة المقاومة المتغيرة باختبار  القيمة بين الطرف 1 و 3
و لاختبار عملها .. يتم الفحص بين احد الأطراف و الطرف الأوسط .. بحيث  عند تغير ضبط المقاومة تتغير القيمة  ..

veriable resistor symbol
رمز المقاومة المتغيرة

مقاومة تعتمد قيمتها على مقدار الضوء المسلط عليها .. تحتوى على سطح حساس للضوء يعتمد مقدار توصيله على شدة الضوء عليها .. يطلق على هذه المقاومة بالمقاومة الضوئية photoresistor or photocell .. وتستخدم في نظام تشغيل الإنارة الضوئي مثلا الموجود في المنازل

 photoresistor or photocell

photocell

LDR symbol
رمز المقاومة الضوئية LDR

  • المقاومة الشبكية Net resistor

هناك أيضا أشكال عديدة للمقاومة .. وستجد العديد منها على اللوح الالكترونية .. مثل المقاومة الشبكية وهي مجموعة من المقاومات المتشابهة في جسم واحد وتقرءا قيمتها كما تقراء المكثفات الصغيرة

resistor

  • المقاومات الصغيرة المسطحة Surface Mount Devices SMD

    في ثمانينات من القرن الماضي ظهرت عناصر الكترونية صغيرة الحجم لتحل مكان العناصر التقليدية وسمية هذه التقنية بـ surface mounted technology - SMT فهي تستخدم عناصر surface mounted devices SMD - عناصر تثبت على سطح اللوح الالكتروني .. ومن ذلك الوقت حققت تلك العناصر انتشاراً واسعا واصبحت هناك عناصر الكترونية جديدة لا تتوفر الا على شكل SMD .. وبها فتحت افاق وتطبيقات جديدة ..

    تفاصيل أكثر عن العناصر الإلكترونية المسطحة SMD

    smd resistor
