وصف الدائرة :
التحكم في تشغيل الجهاز و فصلة من خلال وحدة التحكم عن بعد (الريموت ) أى ريموت و بفعالية رائعة.

موصفات الدائرة :
تعمل هذه الدائرة من خلال الأشعة تحت الحمراء (IR ) الصادرة من وحدة التحكم عن بعد و ذلك
عند تردد 38كيلو هرتز و على مسافة تصل إلى أكثر من 10متر

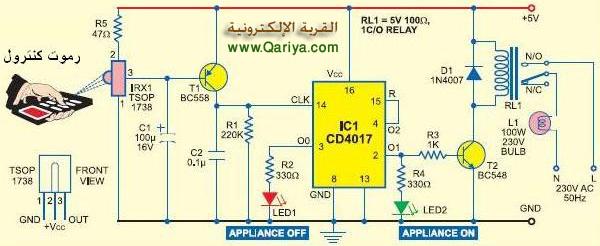

مخطط الدائرة :

شـرح الدائرة :
تقوم وحدة الاستقبال TSOP1738 باستقبال هذه الأشعة من وحدة الريموت.
الطرف رقم 1 في وحدة الاستقبال TSOP1738 توصل بالأرضي
الطرف رقم 2 يوصل إلى مصدر التغذية من خلال المقاومة R5
ثم نأخذ الخرج من الطرف رقم 3
أشارة الخرج يتم تكبيرها باستخدام الترانزيستور T1 ثم تغذى هذه الإشارة المكبرة إلى الطرف رقم 14 CLOCK و الخاصة بنبضات الساعة في المتكاملة IC1 (CD4017)
الطرف رقم 8 في هذه المتكاملة توصل بالأرضي .
و الطرف رقم 1 يتم توصيلة إلى مصدر التغذية .
و الطرف رقم 3 يوصل بلمبة البيان الحمراء (LED) و التي تبين للمستخدم عند أضاءتها أن الجهاز مغلق (OFF)
خرج المتكاملة يؤخذ من الطرف رقم 2 في المتكاملة و الموصل معها لمبة البيان (الخضراء ) و التي تبين للمستخدم عند إضاءتها أن الجهاز يعمل (ON)
الترانزستور T2 يوصل إلى الطرف رقم 2 في المتكاملة لتشغيل الريلاى .
الموحد D1 - 1N4007 يعمل على حماية الدائرة من الجهد العكسي المتولد في ملف الريلاى
يوصل الجهاز المراد التحكم به بين طرفي الريلاى و أرضى مصدر التيار العمومي AC و يوصل الطرف الأخر من خلال ملامسات مفتاح مفتوح دائما فيقوم الريلاى عند تشغيله بتوصيل هذه الملامسات عند العمل .
