Sound to light circuit


وصف الدائرة :

هل يمكن تصوير بالون أو رصاصة لحظة خروجها من فوهة المسدس ؟
اجل.. وذلك باستخدام دائرة تحويل الصوت إلى ضوء

موصفات الدائرة :

مصدر التغذية 220 فولت أو 110 حسب المحول
جهد المخرج : 5 فولت جهد مستمر منظم
تيار الخرج : 1 أمبير
الدائرة المتكاملة تحتوي على حماية داخلية ضد القصر Short Circuit

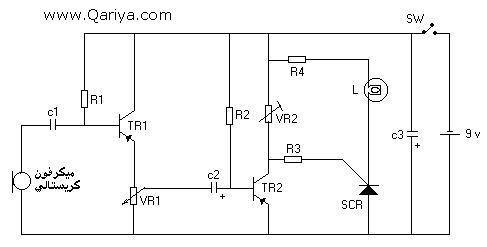

مخطط الدائرة :

شـرح الدائرة :

يوضع الشيء المراد تصويره في غرفة مظلمة فيها كاميرا مفتوحة العدسة وفي لحظة الانفجار يعمل وامض الضوء وينير الغرفة للحظات 2 ميلي ثانية كافية لالتقاط الصورة.
يوضع في مدخل الدائرة ميكرفون كريستالي يقوم بتحويل صوت الانفجار إلى نبضة كهربائية.
يوصل الترانزيستور الأول بشكل دائرة مجمع مشترك التي لها ممانعة دخل عالية وممانعة خرج منخفضة وذلك لتوافق الممانعة العالية للميكرفون الكريستالي.
يقوم الترانزيستور الثاني Tr2 بتكبير الإشارة المأخوذة من باعث الترانزيستور الأول Tr1 وهو موصل بشكل دائرة باعث مشترك.
تعمل المقاومة المتغيرة Vr 1 كحمل باعث الترانزيستور الأول بينما تعمل المقاومة المتغيرة Vr2 كحمل مجمع الترانزيستور الثاني وتقوم كل من المقاومتين بتحديد قوة الصوت الذي يشغل الدائرة.
يقوم كلا الترانزيستورين بتكبير النبضة الكهربية المتولدة في الميكرفون ويسحب الترانزيستور الثاني اكبر تيار عند قمة النبضة مما يؤدي إلى انخفاض جهد مجمعه المتصل ببوابة الثايريستور وبالتالي يشتغل الثايرستور
حيث يمر تيار عبر المصباح 6 فولت المتصل بالتسلسل مع مقاومة 33 اوم

عناصر الدائرة :

مقاومة 1 ميجا اوم.
R2 مقاومة 150 كيلة اوم.
R3 مقاومة 180 اوم.
R4 مقاومة 33 اوم.
C1 مكثف 0.1 ميكروفاراد.
C2 مكثف كيميائي 5 ميكروفاراد 12 فولت.
C3 مكثف كيميائي 50 ميكروفاراد 12 فولت
Tr1 ترانزيستور نوع 2n3702
Scr ثايرستور نوع 400 فولت 1 أمبير.
Rv1 مقاومة متغيرة لوغاريتمية 10 كيلو اوم.
Rv2 مقاومة متغيرة خطية 1 كيلو اوم.
Sw مفتاح
ميكرفون كريستالي
مصباح 6 فولت و 40 ميلي أمبير.
بطارية 9 فولت
