وصف الدائرة :

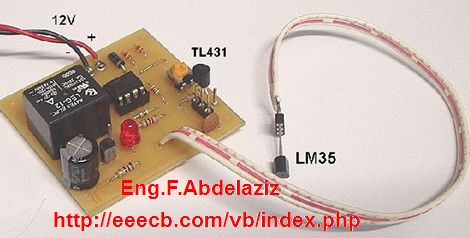

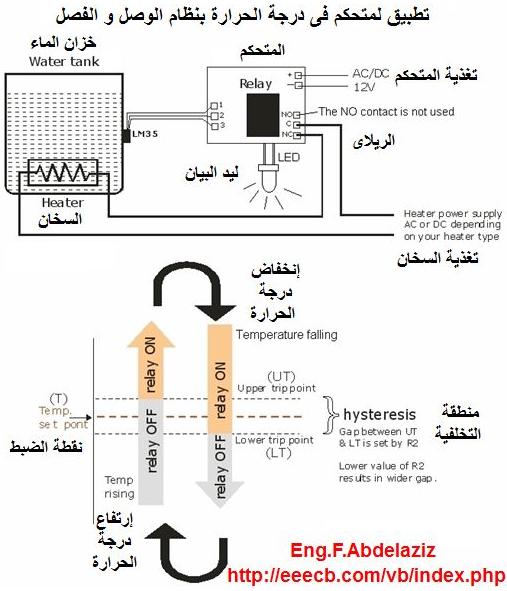

متحكم دقيق في درجة حرارة 0 ~ 150 مئوية باستخدام كل من LM35 و TL431 تعمل دائرة التحكم بمبدأ الوصل والفصل ON or OFF باستخدام الحساس LM35 فعندما يحس LM35 بأن درجة الحرارة أعلا من الدرجة المضبوط عليها مقاومة الضبط
set-point يعمل الريلاى وعندما تنخفض ينفصل الريلاى . يتم تغذية الدائرة من مصدر تغذية مستمر أو متردد 12 فولت بما لا يقل عن 100 ملى أمبير

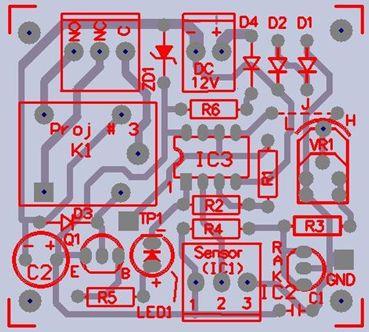

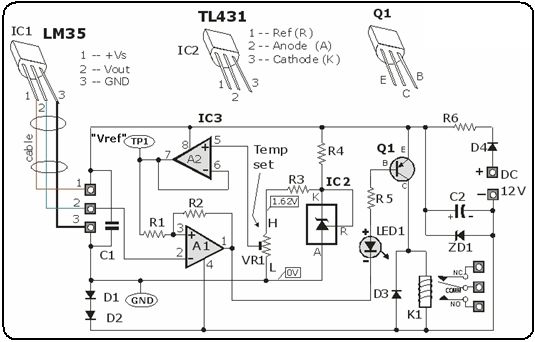

عمل الدائرة :
قلب الدائرة هو العنصر الحساس للحرارة LM35 وهو معاير في المصنع لكي يعطى مقياس جهد خطى متناسب مع درجة الحرارة المئوية .
جهد الخرج على الطرف 2 يتغير مع درجة الحرارة من 550mV - 55oC إلى 1500mV - 150 C وهذا يسهل تصميم المتحكم ونحتاج فقط لعمل المتحكم إلى :
* جهد مرجعي دقيق precision voltage reference يتم الحصول عليه من العنصر (TL431)
*مقارن دقيق (A1 of LM358)
*مقاومة الضبط (VR1) والمقاومة R3 يشكلان مقسم جهد متغير ويسمى خرجه بجهد المرجع (Vref) ويتغير من 0V ~ 1.62V .
*مكبر العمليات (A2) يقوم بتكبير ( تعزيز ) buffers جهد المرجع وعزله بحيث نتجنب التحميل على مقسم الجهد (VR1 & R3) .
*المقارن comparator A1 يقارن بين جهد المرجع Vref المضبوط بالمقاومة VR1 مع مع خرج LM35 ومن ثم إما أن يعمل على توصل الريلاى أو فصله ومعه الدايود المشع للضوء LED1 .
المعايرة :
لا نحتاج إلى أجهزة خاصة .يمكن ضبط الريلاى ليعمل ( يغير من حالته ) عند إي درجة حرارة بين 0 ~ 150 C وكمثال سوف يتم المعايرة عند 70oC :
1-وصل أفوميتر ( على الفولت ) دقيق بين نقطة الاختبار "TP1" ونقطة "GND"
2- ببطء حرك VR1 حتى تحصل على قراءة 700 mV or 0.7V
