Traffic Light Signal Circuit

traffic signal

مقدمة

دائره اشاره المرور باستخدام المتكامله CD4017 يمكن ان تستخدم هذه الدائره في اي تقاطق طريقين وهي تستخدم المتكامله CD4017 وهي بسيطه جدا ودائره عمليه وفعاله

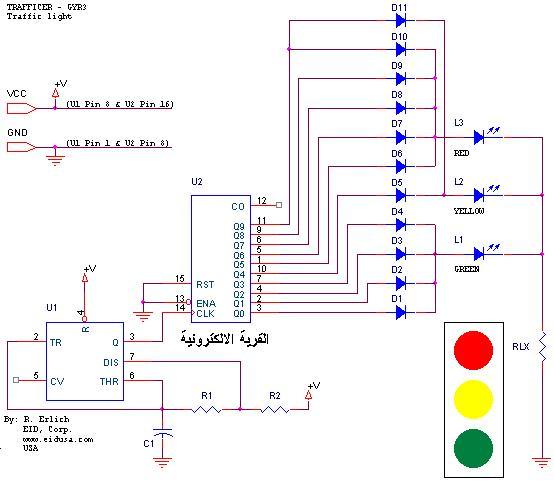

الدائرة الالكترونية

Traffic Light Circuit

عناصر الدائره :

IC LM555
CD4017 IC
3.9K R1
68K R2
360 R3
LED
Red
Yellow
Green
1N4148 D1
10uF/16V C1
9V battery

شرح الدائره:

اولا الـ4Bit الاولي في العداد تضي بالضوء الاخضر لان العداد به 10 مخارج الـBit

الثانيه تضي الضوء الاصفر اما الـ 5 Bit الاخيره تضي بالضوء الاحمر هكذا قمنا

بتقسيم العداد نستخدم هنا الثنائي الذي يستخدم مثل ال OR Gate حيث يقوم

بتكرار ال LED كالاتي:

.... LEDs: L1, L1, L1, L1, L2, L3, L3, L3, L3, L3, L2

وهكذا تعطي الاضاءه المطلوبه لكل ضوء من اضواء الاشاره .

الدائره الاخري هي لتوليد الـ clock pulse المطلوبه لتغذي الي طرف المتكامله CD4017 لتشغيل العداد .

اللوحه المطبوعه:

Traffic Light pcb

تجميع الدائره الالكترونيه:

Traffic Light
