Dual Tone Train Horn Circuit

وصف الدائرة :

دائرة صافرة " هرن " قطار

موصفات الدائرة :

تتكون هذه الدائرة من الدائرة المتكاملة 556 وهي عبارة عن دائرتين متكاملتين رقم 555 وهي تحاكي صوت صفارة قطار

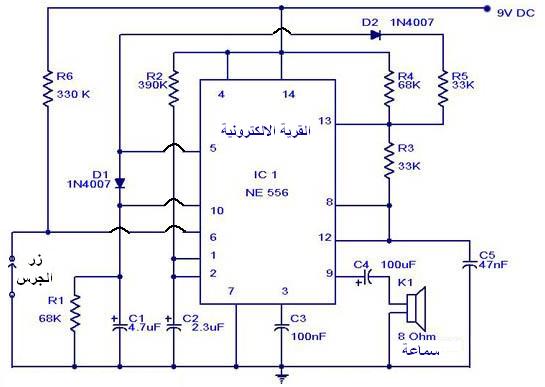

مخطط الدائرة :

train horn circuit

عناصر الدائرة :

دائرة متكاملة 556

مكثف 100 نانو فراد

مكثف 4.7 ميكرو فراد

مكثف 2.3 ميكرو فراد

مكثف 100 ميكرو فراد

مكثف 47 نانو فراد

مقاومة 68 اوم عدد 2

مقاومة 33 كيلو اوم عدد 2

مقاومة 390 كيلو اوم

مقاومة 330 كيلو اوم

مفتاح ضاغط

سماعة 8 اوم صغيرة
