الشكل الخارجي يطابق تماما عنصر الثايرستور و الترانزستور .


ويميزه أرقامه التي تختلف تماما عن الترانزستور إلا انه نادرا للغاية أن لم يكن شبه معدوم الاستخدام في أجهزة التليفزيون و هو أساسا يتعامل مع التيار المتغير ومن أمثلته العملية هي التحكم في إضاءة اباجورة بفوليوم خارجي Dimmer Light و هي دائرة يدخل في تركيبها الترياك بالإضافة إلى العناصر الأخرى اللازمة


والإشكال التالية توضح التركيب البنائي له

traic

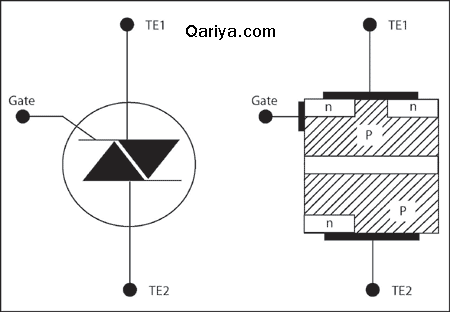

والرمز الفني والدائرة المكافئة له

يتضح من الدائرة المكافئة انه يكافئ عدد2 ثايرستور
T1 و T2 وعادة يطلق على طرفيه الآخرين G خلف خلاف لهم بوابة واحدة
وليس كاثود او انود
وهو أيضا يعمل بوصول نبضة على بوابته . وواضح من الدائرة المكافئة انه يمرر التيار في الاتجاهين ولذلك نقول انه يتعامل مع التيار المتغير والجديد هنا إن النبضة يمكن أن تكون سالبة أو موجبة

طريقة فحص الترياك

شاهد مثال لداتاشيت تراياك في ملف PDF
