TVs power stage construction

تعتبر مرحلة التغذية القلب النابض لجهاز التليفزيون لأنها هى التى تزود بالطاقة اللازمة لاتمام عملية الاستقبال وبدونها لايعمل جهاز التليفزيون

وقد مرت مرحلة التغذية بعدة مراحل تطورات فيها الفكرة والقطع المستعملة من الطريقة التقليدية الى دائرة التغذية ذات المنبع المتغير ( SMPS ) أى مهما كان جهد المنبع المغذى لها الدائرة فخرجها ثابت لايتغر وحتى هذة الدائرة تطورات من طريقة التنظيم عن طريق الترانزستور اى التنظيم عن طريق الدوائر المتكاملة ( IC )

وظيفة مرحلة التغذية هى أخذ الجهد المتغير من المنبع ( AC 110 v or 220v )
واخراج جهد مستمر ( DC v ) لتغذية دوائر جهاز التليفزيون

تتكون مرحلة التغذية الحديثة من دائرتين هما

1- دائرة منظم الجهد الرئيسية
2- دائرة وضعية الاستعداد ( STANDBY )

دائرة منظم الجهد الرئيسية

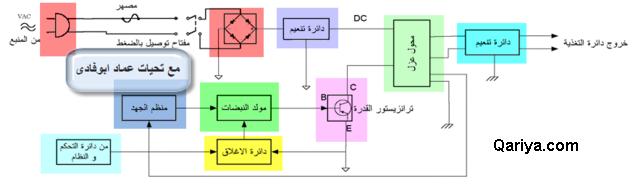

تتكون دائرة منظم الجهد الرئيسية من ست مراحل هى

1- دائرة القنطرة
2- محول العزل
3- ترانزستور القدرة
4- دائرة مولد النبضات
5- دائرة منظم الجهد
6- دائرة الاغلاق

TVs power stage construction

معلومة مهمة

يوجد هنا اثنان ارضى

ارضى ملف ابتدائى وارضى ملف ثانوى

دائرة القنطرة

تعمل دائرة القنطرة على تحويل الجهد المتغير VAC الى جهد مستمر VDC وتحتوى على موحدات ومكثفات تنعيم ويكون خرجها موصل مع الطرف الاول من الملف الابتدائى

محول العزل

يعزل المحول الدوائر الموصلة مع الملف الابتدائى عن الدوائر الموصلة مع الملف الثانوى وهو عبارة عن ملف ابتدائى وعدة ملفات ثانوية على حسب عدد الخروج المراد من دائرة التغذية وهو لايعمل ( اى لايكون هناك جهد على اطراف الملف الثانوى ) الا اذا كان الجهد على الملف الابتدائى متغير أحيانا لا يكون هناك الا ملف ثانوى واحد ينتج جهدا واحداويكون انتاج بقية الجهود المطلوبة عن طريق محول العزل الخاص بالضغط العالى هذا فى بعض الاجهزة ولكن يوجد اجهزة اخرى مثل الاجهزة الصينية تنتج جميع الجهود من الملفات الثانوية

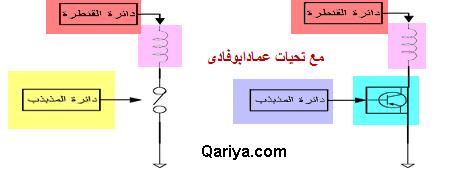

ترانزستور القدرة

يعمل هذا الترانزستور كمفتاح ( OFF-ON ) ويكون طرف المجمع ( C ) موصل مع الطرف الثانى للملف الابتدائى وطرف الباعث ( E ) موصل مع الارضى وطرف القاعدة ( B ) موصل مع خرج دائرة مولد النبضات
مهمة الترانزستور تقطيع جهد ( DC ) القادم من القنطرة عبر الملف الابيتدائى الى أجزاء حتى يعمل محول العزل على نقل الجهد من الملف الابتدائى الى الملف الثانوى


TVs stage


دائرة مولد النبضات

وظيفة هذة الدائرة هو توليد موجة مربع تغذى طرف قاعدة ترانزستور القدرة ويتم التحكم بعرض الموجة الصادرة من هذة الدائرة عن طريق الجهد القادم من دائرة منظم التغذية اى اذا قل الجهد القادم من المنظم زاد عرض الموجة فيزداد الجهد على الملفات الثانوية لمحول العزل والعكس صحيح

دائرة منظم الجهد

تعمل هذة الدائرة على ابقاء جهود خرج محول العزل ثابتة مهما تغير الدخل ويتغير الدخل عندما يتغير جهد المنبع من ( AC220v - AC110v ) ويأخذ منظم الجهد دخلة من الملف الثانوى خاص بة موجود داخل محول العزل وأحيانا يأخذ منظم الجهد دخلة من ملف ثانوى خاص بة موجود داخل محول العزل الخاص بالضغط العالى

دائرة الاغلاق

تعمل هذة الدائرة على ايقاف عمل مرحلة التغذية لسببين
الاول عند زيادة التيار عن الحد المسموح بة وذلك عند حدوث عطل فى احدى دوائر جهاز التليفزيون
الثانى عند الضغط على زر الايقاف فى جهاز التحكم عن بعد

توقف هذة الدائرة عمل دائرة مولد النبضات وبذلك لايعمل ترانزستور القدرة ولا يكون هناك خرج من محول العزل

دائرة وضعية الاستعداد

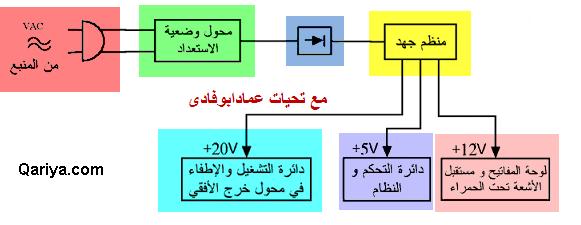

تعمل هذة الدائرة على تغذية ثلاث جهات هى
1- دائرة التحكم والنظام ( ترتيب وتنسيق عمل بقية دوائر جهاز التليفزيون )
2- لوحة المفاتيح ومستقبل الاشعة تحت الحمراء الموجودة فى مقدمة جهاز التليفزيون
3- دائرة ( بدء التشغيل والاطفاء ) فى محول خرج الانحراف الافقى


tv

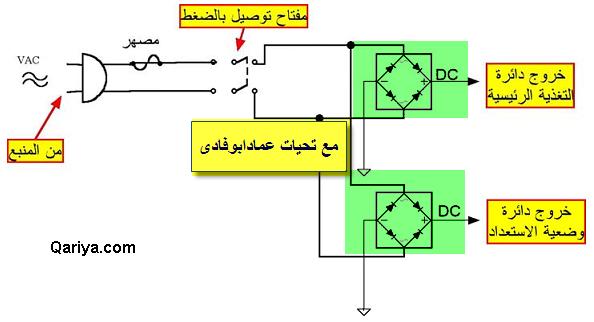

تأخذ هذة الدائرة جهدها من نفس المنبع الذى يغذى دائرة منظم الجهد الرئيسية ( موصلة على التوازى ) وأحيانا تكون هذة الدائرة مدمجة مع دائرة التغذية الرئيسية فى مكان واحد من اللوحة الرئيسية لجهاز التليفزيون



tv circuit


وظيفة هذة الدائرة هو شغل واطفاء جهاز التليفزيون عندما تضغط على زر ( التشغيل والايقاف ) فى جهاز التحكم عن بعد والشغل فقط عندما نضغط على احد المفاتيح الموجودة فى مقدمة جهاز التليفزيون ولا يشمل زر ( التشغيل والايقاف )
