Zener diode checker circuit

zener checker

مقدمة

طريقة فحص و اختبار ثنائي زينر

الدائرة الالكترونية

zerner tester

طريقة الاستخدام

  • تركيب الدائرة الالكترونية والتأكد من توصيلاتها .

  • بالتدريج يتم رفع جهد بواسطة المقاومة المتغيرة المتصله مع البطارية

  • قرأت وملاحظة جهد موحد زينر على شاشة جهاز قياس الجهد

  • ستلاحظ عند قيمة ضبط  معينه يبقى الجهد ثابت على شاشة المقياس

  • هذا الجهد يمثل جهد زنر ويدل على انه سليم

  • اذا كانت قيمة الجهد = صفر فهذا مؤشر على تلف الزينر

دائرة اختبار قيمة دايود زينر

zener checker

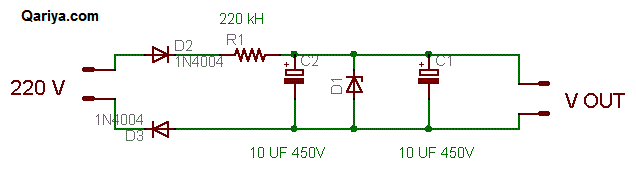

هنا دائرة أخرى لأختبار قيمة جهد الزنر بشرط أن لا تتجاوز قيمة جهده 220 فولت

zener tester circuit
Zener Tester circuit using 220 volt
