Computer ports pin out

  • منفذ التوالي ذو 9 أطراف .. Serial ports
  • منفذ التوازي ذو 25 طرف Parallel port
  • لوحة المفاتيح Keyboard
  • منفذ USB - Universal Serial Bus
  • منفذ D Bay لأجهزة DELL
  • منفذ شاشة الكمبيوتر VGA 15
  • منفذ سكارت SCART
  • منفذ الشبكة Twisted-Pair Ethernet Connector
  • وحدة تغذية جهاز الكمبيوتر AT و ATX
  • الجوستك الكمبيوتر PC Joysticks
  • منفذ جهاز العاب MSX
  • جوستك Atari 2600 Joystick pinout
  • S-Video
  • مقبس مروحة المعالج CPU
  • مجرى ISA SLOT
  • Digital Visual Interface DVI
  • Media Independent Interface MII

  • منفذ التوالي ذو 9 أطراف .. Serial ports
    D-connector

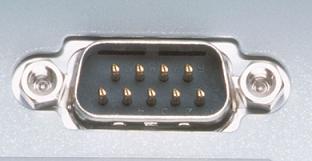

    serial port

    الطرف الاشارة I/O
    1 DCD Input
    2 RXD Input
    3 TXD Output
    4 DTR Output
    5 GND Signal Ground
    6 Open
    7 RTS Output
    8 CTS Input
    9 Open

    top

    منفذ التوازي ذو 25 طرف Parallel port

    parralle port

    الطرف In/Out Signal
    1 Out strobe
    2 In/Out Data bit 0
    3 In/Out Data bit 1
    4 In/Out Data bit 2
    5 In/Out Data bit 3
    6 In/Out Data bit 4
    7 In/Out Data bit 5
    8 In/Out Data bit 6
    9 In/Out Data bit 7
    10 In acknowledge
    11 In Busy
    12 In Paper End
    13 In Select
    14 Out auto line feed
    15 In error
    16 Out initialise printer
    17 Out selet in
    18- 25 - Ground
    www.Qariya.com

    top

     لوحة المفاتيح Keyboard

    keyboard
    الطرف Signal
    1 In/Out Data
    2 - Not connected
    3 - Signal Ground
    4 In/Out + 5.0 Volts DC
    5 In/Out Clock
    6 - Not connected
    Shield - Chassis Ground
    www.Qariya.com

    منفذ USB - Universal Serial Bus
    usb connect





    الطرف الاسم الوصف اللون
    1 VCC +5 VDC Red
    2 D- Data - White
    3 D+ Data + Green
    4 GND Ground Black

    top

     منفذ شاشة الكمبيوتر VGA 15



    PIN Signal
    1 In/Out Red Video
    2 In/Out Green Video
    3 In/Out Blue Video
    4 In/Out ID bit 2
    5-8 - Signal Ground
    9 In/Out Key
    10 - Ground
    11, 12 - Not connected
    13 In/Out Horizontal Synchronisation
    14 In/Out Vertical Synchronisation
    15 In/Out Not connected
    www.Qariya.com

    top

    منفذ SCART


    Pin جهاز الفيديو
    1 مخرج الصوت الأيمن
    2 مدخل الصوت الأيمن
    3 مخرج الصوت الأيسر
    4 الطرف المشترك (الأرضي) للصوت
    5 Blue ground
    6 مدخل الصوت الأيسر
    7 Blue output
    8 مفتاح متغير الجهد يعتمد على وضع الفيديو
    9 Green ground
    10 N/C
    11 Green output
    12 N/C
    13 Red ground
    14 N/C
    15 Red output
    16 مفتاح اختيار
    17 الطرف الأرضي ل Composite video output
    18 الطرف الأرضي ل Composite video input
    19 Composite video output
    20 Composite video input
    21 الأرضي

    top

    منفذ الشبكة Twisted-Pair Ethernet Connector

    Pin
    Signal
    Description
    1 Common mode termination Termination
    2 Common mode termination Termination
    3 TX+ Transmit data +
    4 +5VDC +5VDC
    5 TX- Transmit data -
    6 RX+ Receive data +
    7 RX- Receive data -
    8 Common mode termination Termination

    up

    وحدة التغذية لجهاز الكمبيوتر

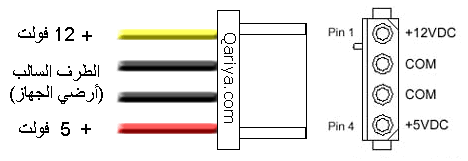

    Hard drive Power supply ATX

    pc power

    sata power

    atx power supply

      Pin القيمة الوصف
    1 +3.3V Power +3.3V
    2 +3.3V Power +3.3V
    3 GND Ground
    4 +5V Vcc +5V
    5 GND Ground
    6 +5V Vcc +5V
    7 GND Ground
    8 PWROK Power Good
    9 5VSB +5V Standby
    10 +12V Power +12V
    11 +3.3V Power +3.3V
    12 -12V Power -12V
    13 GND Ground
    14 PS-ON Remote Power ON/OFF
    15 GND Ground
    16 GND Ground
    17 GND Ground
    18 -5V Power -5V
    19 +5V Vcc +5V
    20 +5V Vcc +5V

    top

    وحدة تغذية نوع AT

    P8

    Pin Name   اللون الوصف
    1 PG Orange Power Good, +5 VDC when all voltages has stabilized.
    2 +5V Red +5 VDC (or n/c)
    3 +12V Yellow +12 VDC
    4 -12V Blue -12 VDC
    5 GND Black Ground
    6 GND Black Ground


    P9

    Pin Name اللون الوصف
    1 GND Black Ground
    2 GND Black Ground
    3 -5V White or Yellow -5 VDC
    4 +5V Red +5 VDC
    5 +5V Red +5 VDC
    6 +5V Red +5 VDC


    فولتية الساتا SATA مقاس 1.8 انش

    Device Present 1
    5 فولت 2-3
    Manufacturing Diagnostic 4
    Ground 5-6

    فولتية الساتا SATA ذو 15 طرف

     — coding notch
    1 3rd 3.3 V
    2 3rd
    3 2nd
    4 1st Ground
    5 2nd
    6 2nd
    7 2nd 5 V
    8 3rd
    9 3rd
    10 2nd Ground
    11 3rd
    12 1st Ground
    13 2nd 12 V
    14 3rd
    15 3rd

    top

    الجوستك Joysticks

    Pin القيمة الاتجاه الوصف
    1 +5V OUT +5 VDC
    2 /B1 IN Button 1
    3 X1 IN Joystick 1 - X
    4 GND - Ground
    5 GND - Ground
    6 Y1 IN Joystick 1 - Y
    7 /B2 IN Button 2
    8 +5V OUT +5 VDC
    9 +5V OUT +5 VDC
    10 /B3 IN Button 3
    11 X2 IN Joystick 2 - X
    12 GND - Ground
    13 Y2 IN Joystick 2 - Y
    14 /B4 IN Button 4
    15 +5V OUT +5 VDC

     منافذ جهاز الالعاب Sony Playstation

    Pin الاشارة الوصف
    1 DATA Data
    2 CMD Command
    3 N/C (9 V unused) Not connected
    4 GND Ground
    5 VCC Vcc
    6 ATT ATT select
    7 CLK Clock
    8 N/C Not connected
    9 ACK Acknowledge

    top

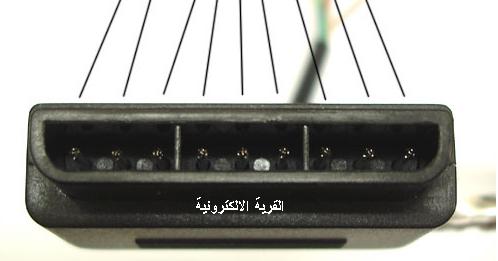

    Sony Playstation 2 Joystick

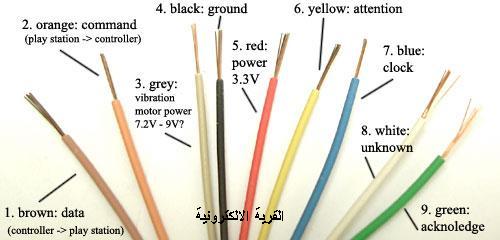

    Sony Playstation 2 Joystick wiring

    Sony Playstation 2 Joystick

    top

    أسلاك وتوصيلات جهاز الالعاب البلايستيشن
    PS2 AV cable wiring


    psx av cable
    psx av socket

    الرقم الاسم الوظيفة
    1 Gnd Ground
    2 Rt Right Audio
    3 Gnd Ground
    4 Lt Left Audio
    5 Y S-Video Y
    6 Sync NTSC Video / Composite Sync
    7 C S-Video C
    8 V-Gnd Video Ground
    9 B Blue
    10 +5v +5 Volt
    11 R Red
    12 G Green

    ارجل منفذ جهاز العاب MSX

    Pin الاسم الاتجاه الوصف
    1 /FORWARD IN Forward
    2 /BACK IN Backward
    3 /LEFT IN Left
    4 /RIGHT IN Right
    5 +5V OUT +5 VDC (50mA max)
    6 /TRG1 IN/OUT Trigger A / Output 1
    7 /TRG2 IN/OUT Trigger A / Output 1
    8 OUTPUT OUT Output 3
    9 GND - Signal Ground

    ج وستك Atari 2600 Joystick

    Pin اللون الاتجاه الوصف
    1 WHT IN Up
    2 BLU IN Down
    3 GRN IN Left
    4 BRN IN Right
    5 n/c - Not connected
    6 ORG IN Button
    7 n/c - Not connected
    8 BLK - Ground(-)
    9 n/c - Not connected

    top


    S-Video

    Pin Name Description
    1 GND Ground Y
    2 GND Ground C
    3 Y Intensity Luminance
    4 C Color Chrominance


    مقبس مروحة المعالج CPU

    Pin الوظيفة
    1 GND
    2 +12V
    3 Tachometric Signal

    top


    مجرى ISA SLOT

    Pin الأسم Dir الوصف
    A1 /I/O CH CK IN I/O channel check; active low=parity error
    A2 D7 IN/OUT Data bit 7
    A3 D6 IN/OUT Data bit 6
    A4 D5 IN/OUT Data bit 5
    A5 D4 IN/OUT Data bit 4
    A6 D3 IN/OUT Data bit 3
    A7 D2 IN/OUT Data bit 2
    A8 D1 IN/OUT Data bit 1
    A9 D0 IN/OUT> Data bit 0
    A10 I/O CH RDY IN I/O Channel ready, pulled low to lengthen memory cycles
    A11 AEN OUT Address enable; active high when DMA controls bus
    A12 A19 OUT Address bit 19
    A13 A18 OUT Address bit 18
    A14 A17 OUT Address bit 17
    A15 A16 OUT Address bit 16
    A16 A15 OUT Address bit 15
    A17 A14 OUT Address bit 14
    A18 A13 OUT Address bit 13
    A19 A12 OUT Address bit 12
    A20 A11 OUT Address bit 11
    A21 A10 OUT Address bit 10
    A22 A9 OUT Address bit 9
    A23 A8 OUT Address bit 8
    A24 A7 OUT Address bit 7
    A25 A6 OUT Address bit 6
    A26 A5 OUT Address bit 5
    A27 A4 OUT Address bit 4
    A28 A3 OUT Address bit 3
    A29 A2 OUT Address bit 2
    A30 A1 OUT Address bit 1
    A31 A0 OUT Address bit 0
    B1 GND Ground
    B2 RESET OUT Active high to reset or initialize system logic
    B3 +5V +5 VDC
    B4 IRQ2 IN Interrupt Request 2
    B5 -5VDC -5 VDC
    B6 DRQ2 IN DMA Request 2
    B7 -12VDC -12 VDC
    B8 /NOWS IN No WaitState
    B9 +12VDC +12 VDC
    B10 GND Ground
    B11 /SMEMW OUT System Memory Write
    B12 /SMEMR OUT System Memory Read
    B13 /IOW OUT I/O Write
    B14 /IOR OUT I/O Read
    B15 /DACK3 OUT DMA Acknowledge 3
    B16 DRQ3 IN DMA Request 3
    B17 /DACK1 OUT DMA Acknowledge 1
    B18 DRQ1 IN DMA Request 1
    B19 /REFRESH IN/OUT Refresh
    B20 CLOCK OUT System Clock (67 ns, 8-8.33 MHz, 50% duty cycle)
    B21 IRQ7 IN Interrupt Request 7
    B22 IRQ6 IN Interrupt Request 6
    B23 IRQ5 IN Interrupt Request 5
    B24 IRQ4 IN Interrupt Request 4
    B25 IRQ3 IN Interrupt Request 3
    B26 /DACK2 OUT DMA Acknowledge 2
    B27 T/C OUT Terminal count; pulses high when DMA term. count reached
    B28 ALE OUT Address Latch Enable
    B29 +5V +5 VDC
    B30 OSC OUT High-speed Clock (70 ns, 14.31818 MHz, 50% duty cycle)
    B31 GND Ground
    C1 SBHE IN/OUT System bus high enable (data available on SD8-15)
    C2 LA23 IN/OUT Address bit 23
    C3 LA22 IN/OUT Address bit 22
    C4 LA21 IN/OUT Address bit 21
    C5 LA20 IN/OUT Address bit 20
    C6 LA18 IN/OUT Address bit 19
    C7 LA17 IN/OUT Address bit 18
    C8 LA16 IN/OUT Address bit 17
    C9 /MEMR IN/OUT Memory Read (Active on all memory read cycles)
    C10 /MEMW IN/OUT Memory Write (Active on all memory write cycles)
    C11 SD08 IN/OUT Data bit 8
    C12 SD09 IN/OUT Data bit 9
    C13 SD10 IN/OUT Data bit 10
    C14 SD11 IN/OUT Data bit 11
    C15 SD12 IN/OUT Data bit 12
    C16 SD13 IN/OUT Data bit 13
    C17 SD14 IN/OUT Data bit 14
    C18 SD15 IN/OUT Data bit 15
    D1 /MEMCS16 IN Memory 16-bit chip select (1 wait, 16-bit memory cycle)
    D2 /IOCS16 IN I/O 16-bit chip select (1 wait, 16-bit I/O cycle)
    D3 IRQ10 IN Interrupt Request 10
    D4 IRQ11 IN Interrupt Request 11
    D5 IRQ12 IN Interrupt Request 12
    D6 IRQ15 IN Interrupt Request 15
    D7 IRQ14 IN Interrupt Request 14
    D8 /DACK0 OUT DMA Acknowledge 0
    D9 DRQ0 IN DMA Request 0
    D10 /DACK5 OUT DMA Acknowledge 5
    D11 DRQ5 IN DMA Request 5
    D12 /DACK6 OUT DMA Acknowledge 6
    D13 DRQ6 IN DMA Request 6
    D14 /DACK7 OUT DMA Acknowledge 7
    D15 DRQ7 IN DMA Request 7
    D16 +5 V
    D17 /MASTER IN Used with DRQ to gain control of system
    D18 GND Ground

    top

    اطراف منفذ الساتا SATA لأقراص الهاردسك مقاس 1.8 انش


    Pin # الوظيفة
    Function
    1 Ground
    2 A+ Transmit
    3 A− Transmit
    4 Ground
    5 B− Receive
    6 B+ Receive
    7 Ground
    8 coding notch
    Digital Visual Interface DVI

    24 PIN DVI FEMALE at the Computer

    24+5 PIN DVI FEMALE at the Computer

    Pin Name
    DVI-A DVI-I DVI-D
    (dual link)
    DVI-D
    (single link)
    1 n/c TMDS Data2-
    2 n/c TMDS Data2+
    3 n/c TMDS Data2/4 Shield
    4 n/c TMDS Data4- n/c
    5 n/c TMDS Data4+ n/c
    6 DDC Clock
    7 DDC Data (all)
    8 Vertcal sync n/c
    9 n/c TMDS Data1-
    10 n/c TMDS Data1+
    11 n/c TMDS Data1/3 Shield
    12 n/c TMDS Data3- n/c
    13 n/c TMDS Data3+ n/c
    14 +5VDC Power
    15 Ground for +5VDC
    16 Hot Plug Detect
    17 n/c TMDS Data0-
    18 n/c TMDS Data0+
    19 n/c TMDS Data0/5 Shield
    20 n/c TMDS Data5- n/c
    21 n/c TMDS Data5+ n/c
    22 n/c TMDS Clock Shield
    23 n/c TMDS Clock+
    24 n/c TMDS Clock-

    Pin Name
    DVI-A DVI-I DVI-D
    (dual link)
    DVI-D
    (single link)
    C1 Analog Red n/c
    C2 Analog Green n/c
    C3 Analog Blue n/c
    C4 Analog Horizontal Sync n/c
    C5 Analog Ground (analog R, G & B return) n/c

    top

    Media Independent Interface MII

    40 PIN HI-DENSITY D-SUB FEMALE at the network device.

    40 PIN HI-DENSITY D-SUB MALE at the transciever.

    Pin Name Description
    1 V +5 Vdc/ 3.3 Vdc
    2 MDIO MII Data Input/Output
    3 MDC MII Data Clock
    4 RxD Rx Data
    5 RxD Rx Data
    6 RxD Rx Data
    7 RxD Rx Data
    8 Rx_DV Rx Data Valid
    9 Rx_CLK Rx Clock
    10 Rx_ER Rx Error
    11 Tx_ER Tx Error
    12 Tx_CLK Tx Clock
    13 Tx_EN Tx Enable
    14 TxD Tx Data
    15 TxD Tx Data
    16 TxD Tx Data
    17 TxD Tx Data
    18 COL Collision
    19 CRS Carrier Sense
    20 V +5 Vdc/ +3.3 Vdc
    21 V +5 Vdc/ +3.3 Vdc
    22 GND Ground
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40 V +5 Vdc/ +3.3 Vdc

    top

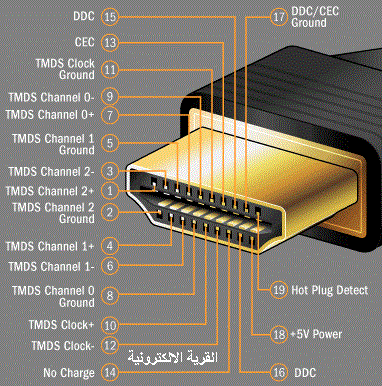

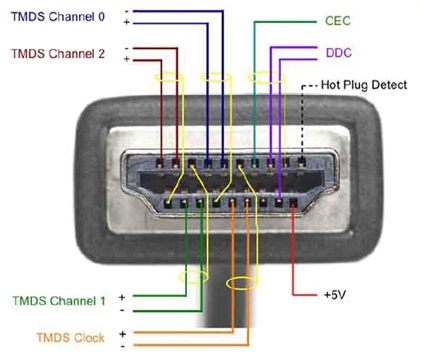

    كيبل
