adevil جهاز لقياس سرعة المحرك بالليزر

بسم الله الرحمن الرحيم

هذا المشروع هو عبارة عن دائرة لقياس سرعة أى محرك أو موتور يدور ..... أو بالأحرى يقيس عدد لفات المحرك فى الثانية و يتميز الجهاز بالدقة العالية لأعتمادة على ضوء الليزر
و هذا الجهاز من أختراعى و تصميمى


فكرة عمل المشروع

تعتمد فكرة المشروع على تقطيع ضوء الليز الذى يقطع من قبل المروحة المتصلة بالمحرك أو الموتور
يتم تحويل ضوء الليزر المقطع الى تردد من خلال دائرة بسيطة تعمل على تحويل التغير فى شدة الضوء الى تردد يمكن قياسة من خلال أى جهاز لقياس التردد

__________________________________________________ ________

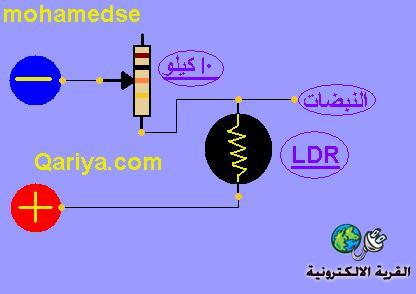

دائرة تحويل التغير فى شدة الأضاءة الى تردد




جهاز قياس التردد

يعتبر هذا الجزء هو المسئول عن دقة القياس
ويمكن أستخدام أحد الدائرتين التاليتين أو أى دائرة أخرى تعمل على قياس التردد



1-دائرة سهلة نسبيا و لكنها لا تتميز بالدقة العالية

جهاز لقياس التردد

2-دائرة أكثر تعقيدا و ذات دقة عالية

جهاز متطور لرسم الأشارة و قياس التردد
_____________________________________
طريقة القياس

يتم ربط دائرة (تحويل التغير فى شدة الضوء الى تردد) بجهاز قياس التردد و ذلك من خلال مدخل النبضات

يتم وضع المروحة المتصلة بالمحرك أو الموتور بين كل من المقاومة الضوئية (LDR) و الليزر ( ليزر لعب الأطفال ) بحيث تقطع المروحة ضوء الليزر الساقط على المقاومة الضوئية

قم بتشغيل المحرك و قم بتشغيل الجهاز بعد ذلك قم بضبط المقاومة المتغيرة حتى يتم أستقبال التردد

_____________________________________________
الليزر المستخدم




ملحوظة هامة
لكى تحصل على التردد أو عدد الدورات فى الثانية قم بقسمة التردد الناتج من جهاز القياس على عدد ريش المروحة فتحصل على عدد دورات أو لفات المحرك فى الثانية
mohamedse غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات
قديم 17-09-2009, 02:01 PM   #2
kiai87
عضو ذهبي

الدولة: جنوب المغرب
المشاركات: 1,115
أحصائية الترشيح

عدد النقاط : 1558


النشاط

معدل تقييم المستوى: 112
افتراضي

موضوع مميز أتار فضولي المرجو من الأخ mohamedse توضيح أكتر في مايخص جهاز تردد وشكرا لك
kiai87 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )

قديم 17-09-2009, 04:14 PM   #3
alhasas
مهندس

الدولة: دمشق_جرمانا
المشاركات: 24
أحصائية الترشيح

عدد النقاط : 10


النشاط

معدل تقييم المستوى: 0
افتراضي

مشكور الله يعطيك العافية يارب ويزيدك كمان وكمان
alhasas غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 17-09-2009, 05:45 PM   #4
jhjh
مهندس متواجد

المشاركات: 194
أحصائية الترشيح

عدد النقاط : 36


النشاط

معدل تقييم المستوى: 0
افتراضي

اللهم اشهد ان عبقري ,
jhjh غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 18-09-2009, 09:33 AM   #5
mohamedse
عضو ذهبي

الصورة الرمزية mohamedse

الدولة: مصر الأسكندرية
المشاركات: 681
أحصائية الترشيح

عدد النقاط : 2371


النشاط

معدل تقييم المستوى: 118
افتراضي

السلام عليكم

أخى الكريم يوسف ( kiai87 ) أنا تحت أمرك فى أى أستفسار
حدد النقطة التى تريد الأستفسار عنها

أخى الكريم alhasas أخى الكريم jhjh شكرا لكما على الكلمات الطيبة و بارك الله فيكما
mohamedse غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 18-09-2009, 10:30 AM   #6
زكي شاكر
عضو ماسي

الدولة: المغرب
المشاركات: 3,062
أحصائية الترشيح

عدد النقاط : 2575


النشاط

معدل تقييم المستوى: 178
افتراضي

السلام عليكم
اقتباس:
المشاركة الأصلية كتبت بواسطة mohamedse مشاهدة المشاركة
فكرة عمل المشروع
تعتمد فكرة المشروع على تقطيع ضوء الليز الذى يقطع من قبل المروحة المتصلة بالمحرك أو الموتور
يتم تحويل ضوء الليزر المقطع الى تردد من خلال دائرة بسيطة تعمل على تحويل التغير فى شدة الضوء الى تردد يمكن قياسة من خلال أى جهاز لقياس التردد
شريطة أن يجرى القياس في غرفة مظلمة
زكي شاكر غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 18-09-2009, 12:56 PM   #7
kiai87
عضو ذهبي

الدولة: جنوب المغرب
المشاركات: 1,115
أحصائية الترشيح

عدد النقاط : 1558


النشاط

معدل تقييم المستوى: 112
افتراضي

شكرا لك أخي العزيز
1.هل يمكن إستعمال أي جهاز قياس التردد
2.هل يمكن إستعمال فوطوترانزيستور قي مكان LDR
3.ها توجد دارة إلكترونية يمكن ربطها مع دائرة التي قدمت وتعطيك ناتج دورات بدون حساب

وشكرا لك أخي
kiai87 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 18-09-2009, 01:00 PM   #8
kiai87
عضو ذهبي

الدولة: جنوب المغرب
المشاركات: 1,115
أحصائية الترشيح

عدد النقاط : 1558


النشاط

معدل تقييم المستوى: 112
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة زكي شاكر مشاهدة المشاركة
السلام عليكم

شريطة أن يجرى القياس في غرفة مظلمة
يمكن إستعمال الحاجز الموجود في الأجهزة القديمة التي تعمل عن بعد لكي يحب اشعة الشمس
kiai87 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
رد
