افتراضي طلب من المهندسين (دائره flip-flop) Twitter FaceBook Google+



ارجو من المهندسين والفنيين شرح تحليل وتصميم الدائره الاتيه وسوف اكون معكم خطوه بخطوه حتى استطيع فهمها ويستفيد جميع الاعضاء منها

اعلانات

الصورة الرمزية flaxder
flaxder
:: مهندس جيد ::
تاريخ التسجيل: Apr 2005
المشاركات: 254
نشاط [ flaxder ]
قوة السمعة:0
قديم 02-07-2010, 07:24 PM المشاركة 2
Unhappy فين يا جماعه

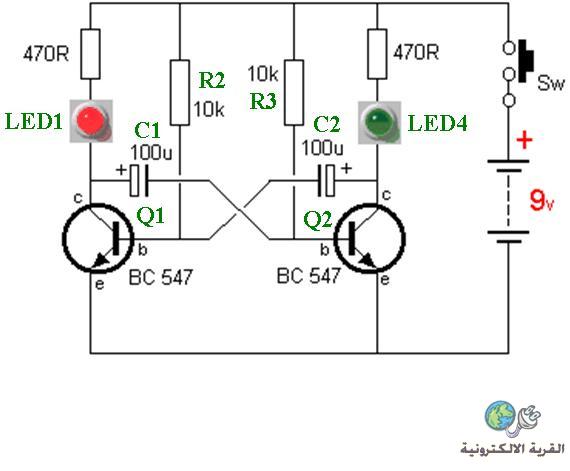

طيب احنا عندنا الدايره الى فى الصوره دى


بتعمل ايه بقى بتنتج موجه مربعه طيب احنا عيزين ان احنا الى نصممهه يعنى ا>اى انا هقول ا>اى

نعملها على هيئه مسئله
فى الدائره السابقه عدل الدائره السابقه لتنتج موجه مربعه ترددها= 100هرتز
و>الك بالرسم والمعادلات

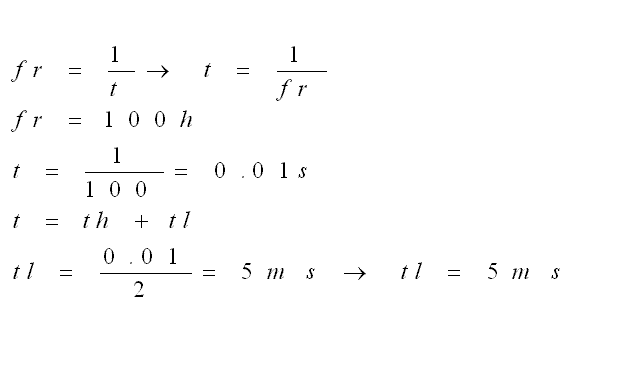

طيب احنا عارفين ان التردد =

والموجه المربعه تكون بالشكل ده

يعنى التردد =واحد على الزمن الدورى وزمن الدوره للموجه المربعه ينقسم الى قسمين
الوقت ال>ى تكونفيه الخرج عالى والوقت ال>ى يكون فيه الخرج منخفض ويجب ان يكون الزمنين متساويين ومجموعهم يساوى الزمن الدورى

th,tlيساو 0.5ميلى ثانيه من المعادله

طيب دلوقتى احنا عرفنا ان الدايره دى علشان تنتج موجه مربعه ترددها 10هرت
لازم انو يكون على الخرج زمنين مقدارهم 5ميلى ثانيه يعملو بالتبادل تشغيل وايقاف ا>اى بقى

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية osama matar
osama matar
:: عضو ماسي ::
تاريخ التسجيل: Apr 2005
الدولة: غزة هاشم/فلسطين
المشاركات: 2,781
نشاط [ osama matar ]
قوة السمعة:186
قديم 03-07-2010, 03:39 PM المشاركة 3
افتراضي


تؤمن المقاومة R2 جهد انحياز يشغل الترانزيستور Q1 فيصبح ON ومجمعه موصول بالأرضي فيضيء LED1
تستمر إضاءة LED1 حتى تكمل المقاومة R3 شحن المكثف C1 ليصل جهد القاعدة في ترانزيستور Q2 لقيمة 0.6 فولت عندها يعمل الترانزيستور Q2 موصلا مجمعه بالأرضي فيضيء LED4 وفي نفس الوقت تفرغ شحنة المكثف C2 وهذا يخفض جهد انحياز Q1 فتتحول OFF
تقوم المقاومة R2 بمعاودة شحن المكثف C2 وعند مرحلة من الشحن يصل جهد القاعدة ل Q1 للقيمة 0.6 فولت فتصبح Q1 في وضع ON فتفرغ المكثف C1 والذي بدوره يجعل Q2 تتحول للوضع OFF وتستمر الدورة
