السلام عليكم
مهندسي القريه اعرض عليكم صندوق الدنيا الكهروبائي ويعتبر جهاز متعدد الاستخدامات
للاختبار وهو يتكون كما في الرسم دائره توحيد نصف موجه والخرج يدخل الي دائره بور
التي تباع في السوق جاهزه وخرج من دائره البور 12 و110 فولت بتردد 15 الف ذبذبه
في الثانيه تقريبا ويركب عليهم دوائر توحيد ومكثفات تنعيم كما بالرسم
والجديد هو الدريفر T وهو عباره عن محول دريفر من اي جهاز TV ابيض-اسود قديم
ويتحمل 12 فولت ويركب كما بالرسم

والفوائد هي:
1- يمكنك استخدام اطراف 3و4و5 دائره تغذيه لاي تليفزيون
2-استخدام الطرف 1و2 المحتوي علي نبضات المذبذب الافقي بدل محول الدريفر في TV
3-استخدام الطرف A,B وتغذيتهما لاي لاين مطلوب اختباره وذلك علي اطراف 12 فولت في اللاين
الفائده 1 كل المهندسين والفنيين معلومه لديهم الاستخدام
الفائده2 يتم فصل اطراف محول الدريفر من TV وتوصيل الطرف 1و2 بدل الطرفين الوصلين الي بور الاين
وتشغيل TV لاختبار اللاين والشاشه
الفائده 3 يمكن توصيل الطرف A,B علي اطراف خرج 12 فولت من اللاين وهو خارج TV سيخرج
جهد عالي من ليد اللاين ويجب الاحتراس جيدا في التعامل معه جهد عالي وخطر كان اللاين يعمل فعليا
ملحوظه يجب لحام الاطراف تحت الاختبار جيدا قبل توصيل التيار بصندوق الدنيا ويجب عدم التجربه بالتلامس
والدائره شغاله ستسبب احتراقها ..
ان شاء الله تكون عجبتكم الفكره والموضوع للمناقشه لاضافه اي فكره للاستخدام

التعديل الأخير تم بواسطة : khamis54 بتاريخ 16-06-2010 الساعة 10:05 AM. السبب: تجديد وصلات الصوره
khamis54 غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
احصائية الشكر والاعجاب - 2 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً عمادبحيرى, محمد ابو زياد ( شكر العضو على هذه المشاركة )
اعجاب عمادبحيرى ( أعجبته المشاركة )
اعلانات
قديم 10-04-2006, 10:12 PM   #2
عطية حسن محمود
عضو ذهبي و مشرف سابق لورشة صيانة التلفزيون

الصورة الرمزية عطية حسن محمود

المشاركات: 1,073
أحصائية الترشيح

عدد النقاط : 1475


النشاط

معدل تقييم المستوى: 119
افتراضي

الاخ العزيز/خميس 54
ان هذا الموضوع سبقك فيه المهندس/محمود حسن
وذلك فى موضوع رسالة خاصة للمهندس خميس برعى والمهندس /محمود حسن ارجو الدخول
والذى ذكرنى بذلك هو اننى سالته بعض الاسئلة واجاب ان فكرته مثل الفيليبس kt3
اؤمن ان هناك توارد افكار ولكن ليس بصورة طبق الاصل
لقد نسبت لنفسك من قبل موضوع خاص به وهو التيونر
فهل هذا توارد افكار ايضا
نرجو التوضيح
عطية حسن محمود غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )

قديم 10-04-2006, 10:13 PM   #3
hany_national
هانى النجار مشرف ورشة التلفزيون والفضائيات

الصورة الرمزية hany_national

الدولة: Egypt.Alexzandria
المشاركات: 7,895
أحصائية الترشيح

عدد النقاط : 7209


النشاط

معدل تقييم المستوى: 368
افتراضي

السلام عليكم
مهندسنا خميس بدايتا مبروك اضافة التميز لانك تستحقها
فعلا توضيح ورسم وشرح مفيش اجمل من كدة
الله يذيدك لانك كريم

رائع

التعديل الأخير تم بواسطة : hany_national بتاريخ 22-06-2009 الساعة 07:59 PM.
hany_national غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 10-04-2006, 11:45 PM   #4
khamis54
استاذ الصيانة و نائب المشرف العام /font>
"عميد الفنيين"

الصورة الرمزية khamis54

الدولة: مصر
المشاركات: 10,962
أحصائية الترشيح

عدد النقاط : 9859


النشاط

معدل تقييم المستوى: 490
sun طريقه قياس 25 كيلوفولت

السلام عليكم
مهندسي القريه الافاضل كثر الحديث عن طريقه قياس الجهد العالي الذي يتراوح
مابين 10000 و25000 فولت DCوهي فكره بسيطه جدا
وهي توصيل 10 مقاومات قيمه كل منها 22ميجا اوم 2وات
بالتوالي وجعل هناك فاصل مسافه 2سنتيمتر بين كل مقاومه والتي تاليها كما في
الرسم 1ويكون اللحام جيد جدا

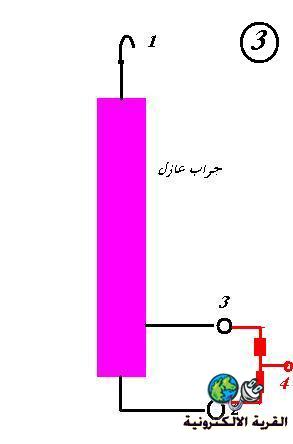

وتوصيل حلقه تثبيت للارضي من اسفل وعمل خطاف من اعلي ثم ندخل جميع
