العناصر | الرمز | الوظيفة | ||
سلك | Wire |
![]() |
لتمرير التيار الكهربائي من نقطة الى اخرى | |
نقاط لحام |
![]() |
|||
أسلاك غير متصلة |
![]() |
|||
فاصلة | Fuse |
![]() |
حماية الدوائر الكهربائية أضغط هنا | |
اوفرلود | Overload |
|
حماية الدوائر الكهربائية أضغط هنا | |
ثيرموستات | Thermostat |
|
|
مفتاح يفتح ويغلق عند الإحساس بدرجة الحرارة |
مفتاح تدفق | Flow switch |
|
|
مفتاح يغلق او يفتح عند الإحساس بجريان السوائل في الأنابيب |
مفتاح زمني | Time delay sw |
|
|
مفتاح يغلق او يفتح بعد فترة زمنية |
ملف حاكمة | Relay Coil |
![]() |
تحفيز نقاط التوصيل لغل او فتح الدائرة الكهربائية | |
مصباح | Lamp |
![]() |
مؤشر | |
نقطة توصيل مفتوحة | NO Contact |
![]() |
نقطة توصيل كهربائية مفتوحة أضغط هنا | |
نقطة توصيل مغلقة | NC Contact |
![]() |
نقطة توصيل كهربائية مغلقة أضغط هنا | |
مفتاح ضغط | Pressure sw |
![]() |
![]() |
فتح وغلق الدائرة عند وجود ضغط |
مفتاح مستواى السوائل | Level sw |
![]() |
![]() |
مفتاح يستشعر مستوى السوائل |
مفتاح حدود | Limit switch |
![]() |
![]() |
مفتاح كهربائي يعمل عند اصطدام ميكانيكي به |
قاطع كهربائي | Breaker |
![]() |
غلق وفتح الدائرة الكهربائية الرئيسية | |
مفتاح ضاغط | Push Button |
![]() |
فتح وغلق
الدوائر الكهربائية هذا المفتاح يغلق فقط عن الضغط عليه ويبقى مفتوح عند تركه |
|
مفتاح ضاغط | Push Button |
![]() |
هذا المفتاح يفتح فقط عن الضغط عليه ويبقى مغلق عند تركه | |
محرك أحادي الطور | Single phase motor |
|
||
محرك ثلاثي الطور | Three phase motor |
![]() |
||
قاطع ثلاثي الطور مع حماية | 3 phase breaker + Overload |
![]() |
مفتح وغلق وحماية الدائرة الكهربائية الرئيسية | |
جرس صغير | Buzzer |
![]() |
تبليغ عن وجود خطأ | |
جرس | Bell |
![]() |
||
مزمار | Horn |
![]() |
تبليغ عن وجود انذار | |
الصمام الكهربائي | Solenoid Valve |
![]() |
الصمام هو عبارة عن عنصر كهربائي يتحكم بمرور السوائل او الغازات كهربائياً .. اي يتم فتحه وغلقه عن طريق اشارة متصله مع ملف الصمام .. اي يعمل كا صنبور " حنفية كهربائية " | |
مفتاح | Switch |
![]() |
مفتاح للتشغيل والاطفاء | |
مفتاح مساريين | Switch SPDT |
![]() |
مفتاح كهربائية له مساريين | |
مفتاح مزدوج |
Dual On-Off Switch (DPST) |
![]() |
مفتاح للتشغيل
والإطفاء مزدوج يعمل كلا المفتاحين في نفس الوقت بمجرد الضغط |
|
مفتاح مزدوج بمساريين | DPDT |
![]() |
مفتاح له
مسارين يعمل كلا المسارين في نفس الوقت بمجرد الضغط على المفتاح |
|

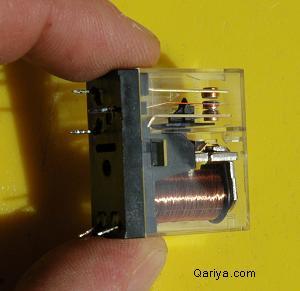

حاكمة | Relay |
![]() |
لتشغيل وإطفاء الأجهزة أضغط هنا | |
تأريض | Earth (Ground) |
![]() |
التأريض مهم لحماية الأجهزة الكهربائية , في الدوائر الالكترونية يستخدم هذا الرمز ليدل على 0 فولت او الطرف السالب | |
مقياس تيار | Ammeter |
![]() |
قياس قيمة سريات التيار ويأتي بنوعين رقمي وتماثلي | |
محول كهربائي | Transformer |
![]() |
في الغالب يستخدم لرفع او تقليل الجهد
الكهربائي أضغط هنا |
|
سخان كهربائي | Heater |
![]() |
رمز السخان الكهربائي المستخدم في الأفران وبعض الأجهزة الصناعية والمنزلية | |
Mechanical Interlock |
![]() |
