How air condition work

ورشة التكيف والتبريد

أساسيات تكييف الهواء

أساسا مكيّف هواء يعمل مثل الثلاجة المنزلية ولكن بدون الصندوق المعزول. يستعمل تبخير مركب تبريد، مثل الفريون، لتزويد التبريد. إنّ ميكانيكا دورة تبخير الفريون في الثلاجة كما في مكيّف هواء.

كيف تعمل دورة التبخير في مكيّف هواء :

  1. يضغط الضاغط غاز الفريون البارد نسبيا، إلى أن يصبح غاز فريون حار عالي الضغط (أحمر في التخطيط )
  2. هذا الغاز الحار يمرّ عبر مجموعة الملفات ( المكثف) لذا يستطيع ان يطرد الحرارة، ويتم تكثّفه إلى سائل.
  3. يمرّ سائل الفريون عبر صمام التمدد، وفي هذه العملية ينخفض الضغط ويصبح فريون سائل ذو ضغط منخفض (أزرق خفيف في التخطيط .
  4. هذا السائل يمرّ عبر مجموعة الملفات ( المبخر) التي تسمح للسائل بالتبخر وامتصاص الحرارة من الهواء ويكثف نسبه من الرطوبة كذلك .

    ac works

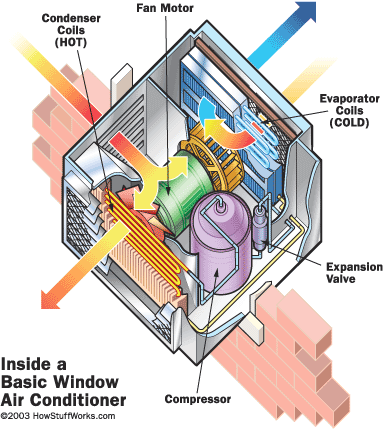

دورة حركة الهواء بالمكيف نوع شباك
تنقسم دورة الهواء إلى قسمين دورة خارجية ودورة داخلية

ففى الدورة الخارجية يتم تدوير الهواء حول المكثف لطرد الحرارة من مركب التبريد وتحويله من غاز الى سائل.

اما فى الدورة الداخلية (بالمكان المكيف) فيتم تدوير الهواء حول المبخر حيث يبرد الهواء وتزع منه نسبة من الرطوبة النسبية.
وفى الشكل التالي توضح الأسهم اتجاه الهواء في الدورتين ..



ac diagram
