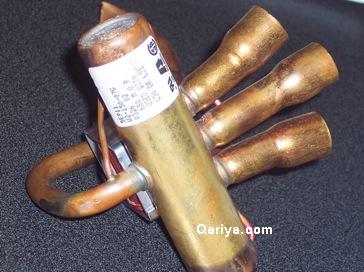

صورة البلف "رسيرفنق فلف " و طريقة عمله

يركب بوحدات التكييف التي تعمل على مدار السنة ويطلق عليها المضخة الحرارية ( هيتر heat pump )
والغرض من هذا البلف هو عكس دورة التبريد بمعنى جعل المبخر مكثف والمكثف مبخر.
آي جعل الملف الداخلي مبخر يمتص الحرارة ويبرد الهواء في الصيف وهو نفسه مكثف في الشتاء.
والملف الخارجي مكثف يطرد الحرارة في الصيف ويعمل كمبخر في الشتاء.

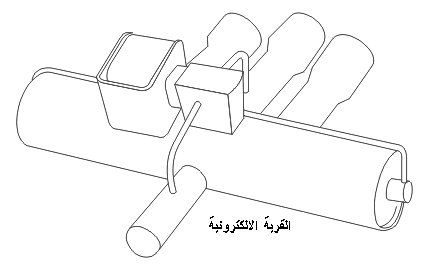

أجزائه:
يتكون من ثلاث أجزاء رئيسية.
1- الملف المغناطيسي solenoid coil
2- غرفة البلف المرشد : وموصل بها ثلاث أنبوب شعرية دقيقة رفيع الأنبوبين على الجانبين موصلان على جانبي غرفة الشريحة المنزلقة اما أنبوب الوسط فيوصل إلى أنبوب السحب بالضاغط.
3- غرفة الشريحة المنزلقة: وبها الوصلة المنزلقة وعلى جانبيها عدد اثنين بستم .
وموصل بها أربعة مواسير العلوية موصلة بخط الطرد
وأسفل الغرفة ثلاث مواسير الوسطى توصل بخط السحب إما اليمين فتوصل بالملف الخارجي واليسار بالملف الداخلي .


طريقة عمله:
دورة التبريد: (ملف المغناطيسي لا يغذى بالتيار)

تكون فتحة اليسار للبلف المرشد مفتوحة والفتحة اليمين مغلقة وهذا يجعل الضغط بالغرفة اليسار بغرفة الشريحة ان ينخفض مما يجعل الضغط بالغرفة اليمين أن يرتفع وبذلك تتحرك الشريحة المنزلقة جهة اليسار إلى أخر مشوارها وتغلق فتحة الأنبوب الشعري جهة اليسار وفى هذا الوضع يمر الغاز ذو الضغط العالي من الماسورة العلوية الى الفتحة المكشوفة السفلية جهة اليمين إلى الملف الخارجىحيث يعمل كمكثف.وتوصل قوس الشريحة الملف الداخلي الأنبوب اليسار بالأنبوب الأوسط سحب الضاغط فيعمل كمبخر ويبرد الهواء بالمكان المكيف.

دورة التدفئة: (الملف المغناطيسي يغذى بالتيار)
عندما يغذى الملف بالتيار يجذب دليل غرفة البلف المرشد جهة اليمين فيعمل على فتح الفتحة اليمين وغلق الفتحة اليسار مما يجعل الضغط بالغرفة اليمين يتسرب إلى خط السحب خلال الأنبوب الأوسط وفى نفس الوقت يرتفع الضغط بالغرفة اليسار ويرفع الضغط يسار الوصلة المنزلقة فتتحرك جهة اليمين .وبذلك يجد الغاز ذو الضغط العالي من الأنبوب العلوي طريقة إلى الأنبوب جهة اليسار إلى الوحدة الداخلية فيعمل كمكثف ويطرد الحرارة إلى المكان المكيف.وفى نفس الوقت يعمل قوس الشريحة على توصيل الملف الخارجي إلى أنبوب سحب الضاغط فيعمل كمبخر
ويمتص الحرارة من الجو الخارجي.
