وصف الدائرة :
دائرة الكترونية لفحص الدائرة المتكاملة 555
طريقة عمل الدائرة :
دائرة المذبذب هي
من أهم تطبيقات الدائرة المتكاملة 555 وأسهل طريقة لفحصها هو في وضعها
ضمن دائرة مذبذب بسيطة والحصول على النتيجة عن طريقة ثنائي ضوئي
LED

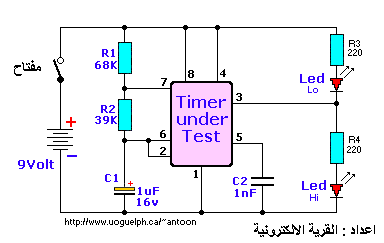

مخطط الدائرة :
عناصر الدائرة :
R1 = 68K, 5%
R2 = 39K, 5%
R3 = 100 to 330 ohm
R4 = Same as R3
C1 = 1µF, 16V
C2 = 0.01µF ceramic
ثنائي ضوئي (2)LED
مقبس دائرة متكاملة 8 أطراف
IC's 555
