وصف الدائرة :

قد تحتاج أحيانا إلى رفع جهد بطارية لكي تتناسب مع جهد الجهاز الموجود عندك .. كا راديو سيارة مثالا او اي جهاز اخر ..
هنا دائرة بسيطة .. وذات كفاءة عالية .

موصفات الدائرة :

جهد الدخل 6 فولت

جهد الخرج 12 فولت

أقصى تيار للخرج 1 أمبير

مخطط الدائرة :

شرح الدائرة :

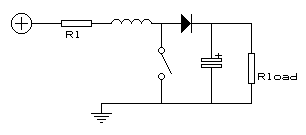

هذا الرسم تقريبي لما تقوم به هذه الدائرة .. حيث تقوم الدائرة المتكاملة كا مفتاح أوتوماتيكي ..

عندما يغلق المفتاح .. يندفع تيار عالي عبر الملف .. ومن المعروف أن الملف يحتفظ بالطاقة الكهربائية حتى بعد انقطاع الجهد عنه  .. في نفس الوقت يقوم المكثف بتزيد الحمل بالجهد الازم للتشغيل ..
بعد أن يفتح المفتاح يندفع تيار المخزون في الملف .. وتيار المصدر .. ليشكل جهد مضاعف على طرفي الحمل ..

تركيب الدائرة :

هنا شكل الدائرة المطبوعة

مكونات الدائرة :
