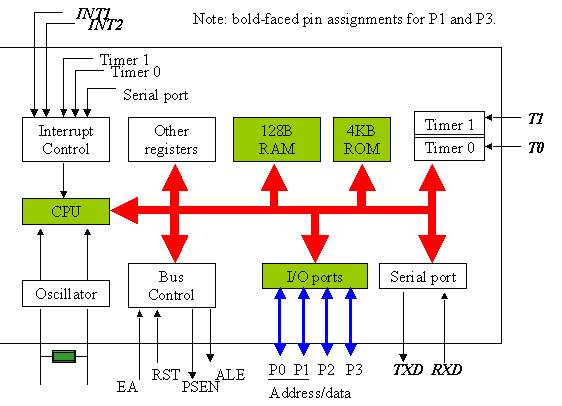

عائلة MCS-51 احدى عائلات الميكروكونتروللر و التى تم تصميمها و انتاجها بواسطة شركة انتل ثم ظهرت بعض الشركات الاخرى لتنتج نفس العائلة مثل :- Advanced Micro Devices (AMD) Siemens Fujitsu Philips و كانوا حاصلين على الترخيص بانتاج هذا الجيل . تم طرح المنتج المعروف بـ ( 8051 ) كتطوير لهذا الجيل تجارياً و تتلخص خصائصه فى الاتى : 1- ذاكرة تخزين داخلية ثابتة من النوع ( ROM ) بسعة 4 كيلوبايت مع امكانية الاتصال بذاكرة خارجية من نفس النوع بسعة 64 كيلوبايت كحد اقصى . 2- ذاكرة تداول داخلية عشوائى من النوع ( RAM ) بسعة 128 بايت مع امكانية التوصل بذاكرة خارجية من نفس النوع بسعة 64 كيلو بايت كحد اقصى 3- عدد ( 4 ) منافذ توصيل كل منها بسعة 8 بت للادخال و الاخراج . 4- عدد ( 2 ) مؤقت بقدرة 16 بت . 5- امكانية الاتصال التسلسلى . 6- معالج منطقى ALU 7- عدد 210 موقع فى الذاكرة يمكن استدعاؤها على مستوى البت . 8- زمن تنفيذ عملية الضرب او القسمة هو 4 مللى ثانية . ثم ظهر بعد ذلك عدة اجيال كتطويرات لهذا الجيل تتلخص فى التالى :.. 8051 ------- 4K ROM , 128B RAM , 2 timer/counter 8031 ------- 0 ROM , 128B RAM , 2 timer/counter 8751 ------- 4K EPROM , 128B RAM , 2 timer/counter 8052 ------- 8K ROM , 256B RAM , 3 timer/counter 8032 ------- 0 ROM , 256B RAM , 3 timer/counter 8752 ------- 8K EPROM , 256B RAM , 3 timer/counter التالى هو الرسم التوضيحى (( المبسط )) لمكونات الميكروكونتروللر 8051 , و ان شاء الله الى لقاء قادم مع باقى توصيف الميكروكونتروللر 8051

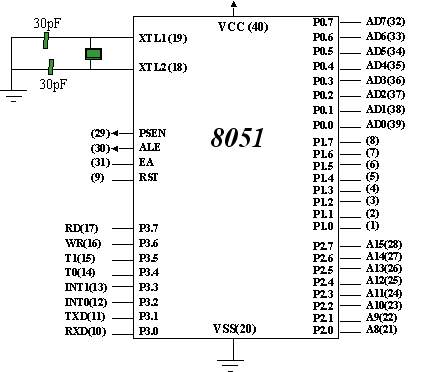

منافذ الإدخال و الإخراج للميكروكونتروللر 8051

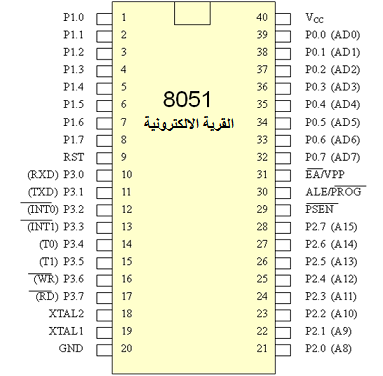

أطراف Pinout of 8051

- عدد 32 طرف من اجمالى 40 طرف يمثلون منافذ الادخال و الاخراج مقسمين الى نوعين :-

• عدد 8 طرف ( يمثلون Port 1 ) لهم وظيفة وحيدة و هى الادخال و الاخراج .
• عدد 24 طرف ( يمثلون Port 0 , Port 2 , Port 3 ) ولهم اكثر من وظيفة ( اطراف ادخال و اخراج – خطوط تحكم – جزء منهم يستخدم للعنونة او نقل البيانات ((( ناقلات عناوين او بيانات ))) .

- يمكن التعامل مع كل 8 اطراف (تمثل منفذ 8 بت ) على انها وحدة واحدة عند التعامل مع المسارات المتوازية مثل ( الطابعة – محولات الاشارات التناظرية الى رقمية ........ الخ ) .
- و كذلك يمكننا التعامل مع كل طرف ( من الاطراف الثمانية فى كل منفذ ) على حدا (( نعتبرها مفاتيح ببتحكم فى اضاءة LED او كنبضة لتشغيل ثايريستور – ا نبضة لتشغيل موتور Stepper )) .

المنفذذ ( 0 ) Port 0

منفذ متعدد الاغراض و يحتل الاطراف ( من 32 الى 29 ) فى ميكرو كونتروللر 8051 .
و يتم استخدامه فى الاغراض البسيطة كمنفذ ادخال او اخراج فقط .
اما فى التصميمات المتقدمة فيستخدم كناقل للعناوين او البيانات .
المنفذ ( 1 ) Port 1

يستخدم لغرض وحيد و هو الادخال او الاخراج و يحتل الاطراف ( من 1 الى 8 ) .
المنفذ ( 2 ) –Port 2

منفذ متعدد الاغراض و يحتل الاطراف ( من 21 الى 28 ) فى الميكروكنتروللر 8051 .
و يستخدم بشكل عام فى الادخال و الاخراج .
كما يمكنه استخدامه كناقل للعناويين ( فى حالة الاتصال بذاكرة ROM ) او ( الاتصال بذاكرة RAM اكبر من 256 )
المنفذ ( 3 ) Port 3

منفذ متعدد الاغراض و يحتل الاطراف ( من 10 الى 17 ) فى الميكروكونتروللر ICs 8051
يستخدم بشكل عام فى الادخال و الاخراج

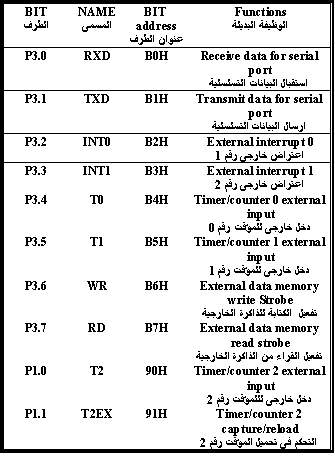

و لكن الوظيفة الاخرى فلها تفصيلات يمكن توضيحها فى الجدول التالى :-
.
