وصف الدائرة :

قفل الكتروني يسيط لفتح او غلق قفل كهربائي او تشغيل جهاز بواسطة كود مكون من اربعة ارقام

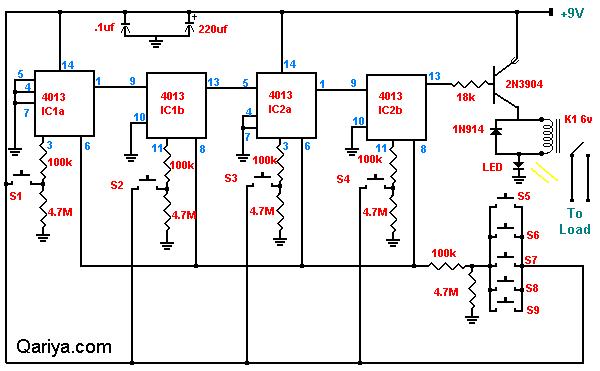

مخطط الدائرة :

شرح الدائرة :

يتم توزيع الازرار بطريقة سرية بحيث يتطلب الضغط على ازرار S1,S2,S3,S4 .. وتجنب الضغط على اي من الازرار S5,S6,S7,S8,S9 التى تقوم بتصفير الدائرة

عناصرالدائرة :

• دائرة متكاملة 4013
• ريلية
• ترانزيستور مفتاح مثل 2N3904
• دايود 1N9014
• مقاومة 4.7 ميغا اوم عدد 5
• مقاومة 100 كيلو اوم عدد 5
• مكثف 0.1 ميكروفراد
• مكثف 220 ميكروفراد
• مفاتيح ضاغطة عدد 9
