وصف الدائرة :
دائرة تغذية LM317 ذات جهد بين 1.2 - 25 فولت وتيار 1.5 أمبيردائرة متكاملة LM317 الغنية عن الذكر والتي تشتهر باستخدامها في دوائر التغذية المتغيرة .. حيث يمكن توصيل الطرف المشترك " الأوسط " بمقاومة متغيرة للحصول على أي جهد تريده مع ثبات في مستوى تنظيم الجهد .. وهي مثالية جدا للاستخدام كا مصدر تغذية في الورش الالكترونية ..
موصفات الدائرة :
جهد الخرج بين 1.2 فولت إلى 30 فولت
تيار الخرج : 1.5 أمبير
نسبة خطأ جهد الخرج 1%
حماية ضد أي قصر في الجهد Short circuit

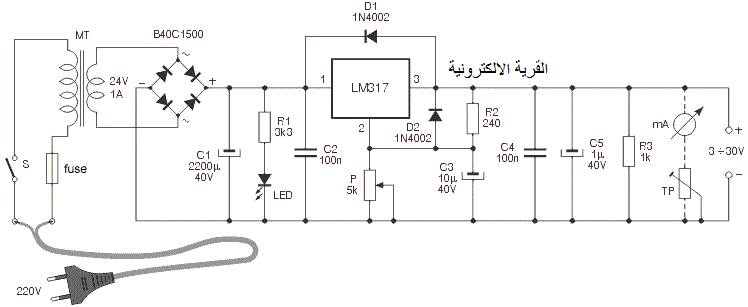

مخطط الدائرة الالكترونية :
هذه الدائرة الكاملة لمنظم جهد LM317
شرح الدائرة :

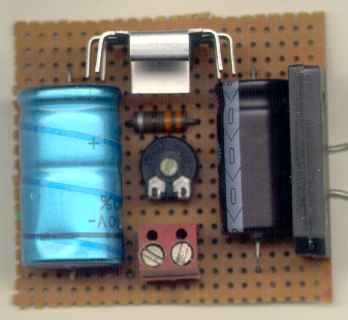

تركيب الدائرة :

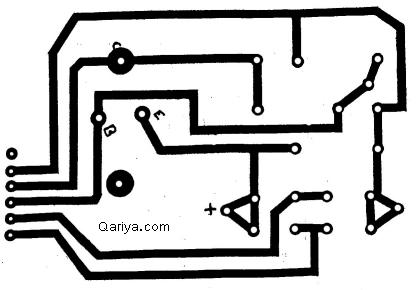

في التطبيقات إلى تحتاج إلى جهد خاص ذو قيمة فريدة .. يمكنك وضع المقاومة المتغيرة على الدائرة المطبوعة ثم ضبط الجهد المطلوب
داتا شيت للدائرة المتكاملة LM317
