وصف الدائرة :
دائرة الكترونية لشحن بطاريات نيكل بحجم AA ذات جهد 1.5 فولت
موصفات الدائرة :
مصدر الدخل 220/ 110 فولت
يوجد مؤشر عند اكتمال شحن البطارية .
يمكن شحن أكثر من بطارية في نفس الوقت

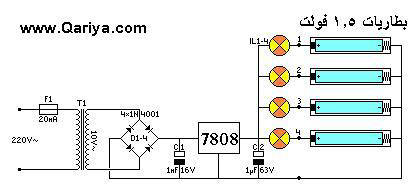

مخطط الدائرة :

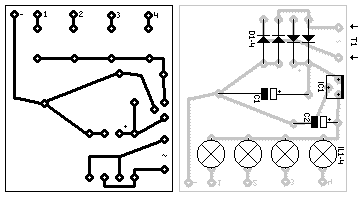

تركيب الدائرة ..
عناصر الدائرة :
ثنائيات 1N4001 او قنطرة عدد ( 4 )
منظم جهد 7808
C1 مكثف 1000ميكروفراد 16 فولت
C2 مكثف 1 ميكروفراد .. 16 فولت .
لمبه صغيرة 6 فولت
داتا شيت للدائرة المتكاملة لـ L78XX
