الثيرمستور

انواعه :
الثرمستور سلبي المعامل الحراري NTC

يكون التغير في المقاومة معاكس للتغيير في درجة الحرارة، بمعنى انه في البداية تكون درجة الحرارة عادية (25 درجة مئوية) فتكون مقاومته كبيرة، ومع ارتفاع درجة الحرارة تبدأ قيمة المقاومة في الانخفاض.

هذا النوع هو الأكثر شهرةً واستخداماً في الحماية ضمن دوائر البور سبلاي بجميع أنواعها. طبعاً الشركات المحترمة هي التي تضع في أجهزتها الثيرميستور NTC.

الثيرميستور إيجابي المعامل الحراري PTC

طردي التغير أي تزداد مقاومته بارتفاع درجة الحرارة وتقل بانخفاضها.
النوع الأول (الثيرميستور NTC) هو الأكثر شهرةً واستخداماً في الحماية ضمن دوائر البور سبلاي بجميع أنواعها. طبعاً الشركات المحترمة هي التي تضع في أجهزتها الثيرميستور NTC. من هنا سأركز في الشرح على هذا النوع NTC.

وظيفة الثيرميستور NTC للاجهزة الكهربية؟
عند تشغيل أي جهاز بتوصيله بكهرباء الحائط، يندفع مقدار كبير من التيار الكهربي إلى الجهاز لمدة بسيطة (أجزاء من الثانية) تم يصل بعد ذلك وبسرعة إلى قيمة الثبات أو الاستقرار steady state. هذا الاندفاع للتيار في بداية التشغيل يُطلق عليه بالإنجليزية Inrush current. أي جهاز في العالم يعمل على الكهرباء عند تشغيله يحدث اندفاع للتيار لفترة قصيرة جداً قبل أن يستقر إلى القيمة الثابتة له. قيمة تيار الاندفاع = ضعف تيار الاستقرار على الأقل. إذا كان الجهاز يسحب 3,5 أمبير (مثلاً) في وضع الاستقرار فانه عند بداية تشغيله يسحب حوالي 10 أمبير لمدة قصيرة جدا (أجزاء من الثانية).
تيار الاندفاع هذا يؤذي بعض العناصر الإلكترونية الموجودة داخل الجهاز، خصوصا مع تكرار نشوءه مع كل مرة يتم فيها تشغيل الجهاز.
الآن باستخدام الثيرميستور NTC نستطيع التخلص أو على الأقل تقليل الضرر بنسبة كبيرة لان الثيرميستور NTC يقوم بمنع تيار الاندفاع من المرور أو على الأقل يقوم بخفض قيمته إلى درجة تتحملها العناصر الإلكترونية. من هنا يُطلق في بعض الأحيان على الثيرميستور NTC اسم آخر هو مُحدد تيار الاندفاع Inrush Current Limiter وتُختصر إلى ICL. يعمل مُحدد تيار الاندفاع ICL (أي الثيرميستور NTC) بالطريقة التالية:
في بداية التشغيل يكون الثيرميستور NTC بارداً فتكون مقاومته اكبر ما يمكن بحيث تسمح لقيمة معينة (محدودة) من التيار بالمرور، وبمرور التيار في الثيرميستور NTC ترتفع درجة حرارته بالتدريج فتبدأ مقاومته بالانخفاض تدريجيا مما يسمح لمزيد من التيار بالمرور يتم ذلك في وقت قصير جداً.

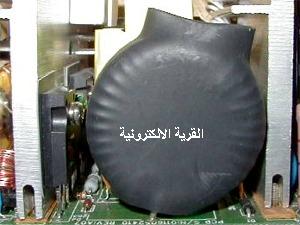

أحيانا يكون مخفي داخل غلاف بلاستيكي كما بالصورة التالية:
