الوصف :
مشروع بسيط يمكن مبتدئي الهندسة الالكترونية من تركيب دائرة مكبر صوت .
الدائرة الالكترونية :
في البداية يجب سرد جميع العناصر الالكترونية الضرورية لتنفيذ المشروع
عناصر الدائرة الالكترونية :
لمعرفة تفاصيل عن العناصر الإلكترونية أضغط هنا
- مقاومة متغيرة قيمتها 22 كيلو اوم " لوغارتمية "
وهي مقاومة تستخدم دائما في ضبط الصوت وسميت بهذا الاسم لأنها تتحرك بشكل لوغاريتمي أي عند فحصها ستلاحظ قفزات في القيمة - مقاومة كربونية صغيرة 1.5 اوم 4/1 وات
- مكثف كيميائي قيمته 10 مايكروفراد .. 25 فولت
- مكثف كيميائي قيمته 330 ميكروفراد .. 25 فولت
- مكثف سرميكي 100 نانو فراد " يكتب عليه 104 "
- دائرة متكاملة LM386 وهي مكونه من 8 أطراف
الخطوة الأولى :

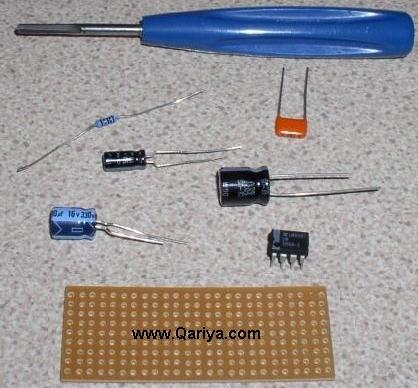

توفر جميع القطع لتنفيذ هذا المشروع .
الخطوة الثانية :

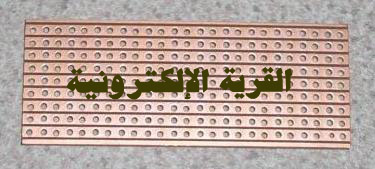

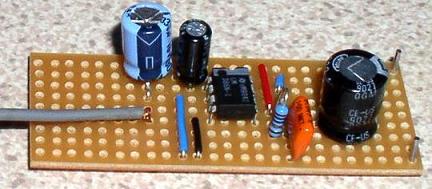

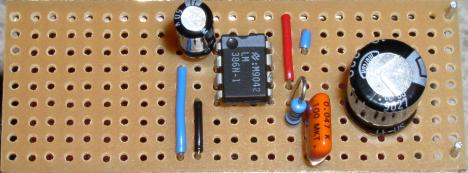

توفر لوح نحاسي بحجم مناسب لتجميع العناصر عليه كما في الصورة .
الخطوة الثالثة :

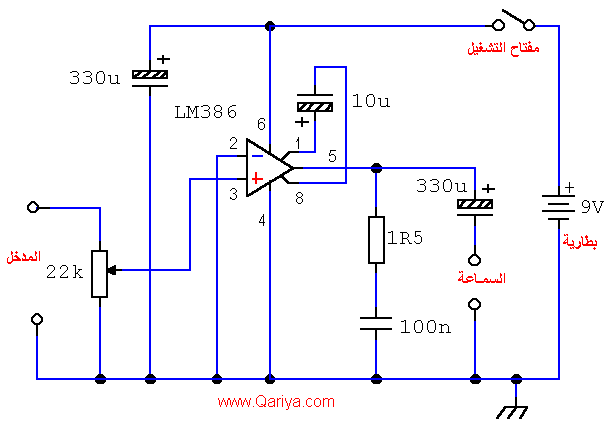

تأكد من أن حجم اللوح الالكتروني يكفي لتثبيت كل القطع الالكترونية عليه .. وقم بتوزيعها بناء على ترتيبها في الرسم
الخطوة الرابعة :

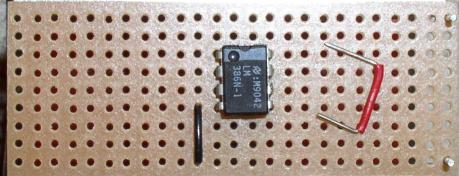

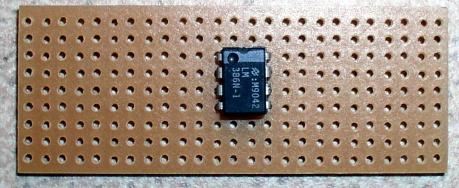

ثبت الدائرة المتكاملة LM386 على اللوح الالكتروني

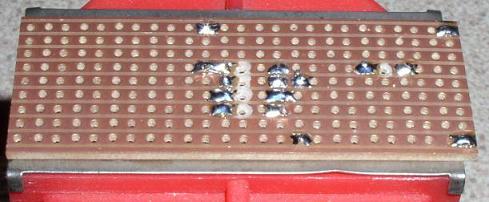

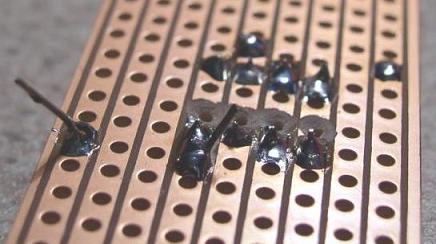

يجب تثبيتها بطريقة تضمن أن لا يتلامس إي من الإطراف الأخر .. و باستخدام سكين صغيرة قم بفصل طرفي الدائرة المتكاملة كما في الصورة .
قم بلحام الدائرة المتكاملة
على اللوح ويكفي في البداية نقطتين فقط
الخطوة الخامسة :

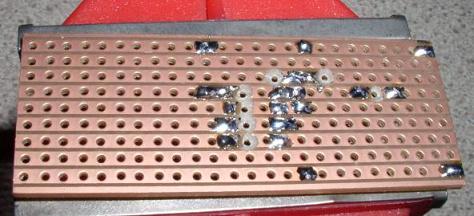

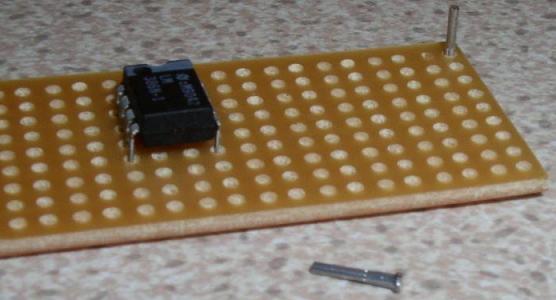

ثبت مسمارين معدنيين في
أطراف اللوح لكي يتم تغذية الدائرة من خلالهم .

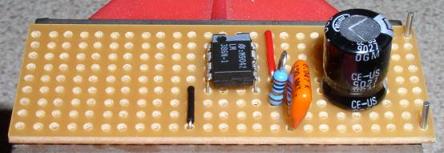

الخطوة رقم 6 :
حان وقت توصيل الأسلاك لربط العناصر الالكترونية مع بعضها .
الطرف الأحمر يتم توصيلة مع طرف رقم 6 للدائرة المتكاملة والمتصل مع الخط النحاسي العلوى الذي يمثل خط التغذية , والطرف الاسود مع نقطة السالب للدائرة " الخط النحاسي السفلي "

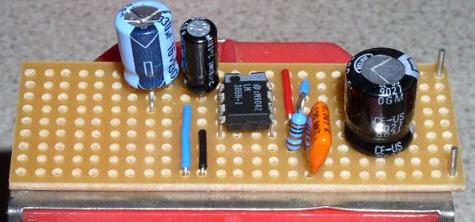

الخطوة رقم 7 :

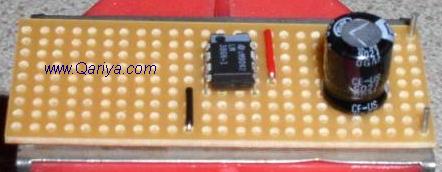

ثبت المكثف 330 ميكروفراد مع طرف رقم 5 للدائرة المتكاملة مع ملاحظة اتجاه قطبية المكثف حيث يعبر الشريط الأبيض الموجود على المكثف بالطرف السالب .
لا تنسى فصل نقاط التلامس بين أطراف المكثف والتأكد من عدم وجود اي تلامس .
الخطوة رقم 8 :

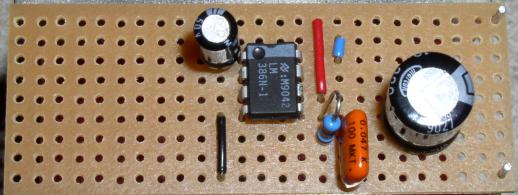

بنفس الطريقة ثبت المقاومة مع طرف رقم 5 للدائرة المتكاملة , ايضا المكثف السراميكي مع طرف رقم واحد و 8
لا يوجد قطبية للمكثف السراميكي .
بنفس الطريقة السابقة افصل أطراف المقاومة والمكثف
خطوة رقم 9 :
ثبت المكثف الكيميائي 100 نانو فراد مع طرف المقاومة 1.5 اوم والطرف
الأخر يتم توصيلة مباشرة إلى نقطة السالب للدائرة .

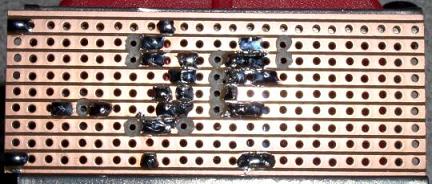

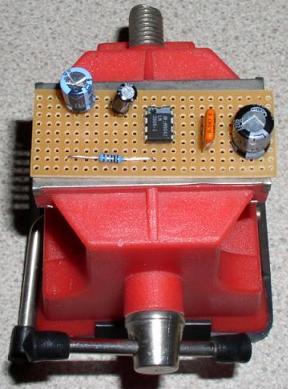

نظف سطح الدائرة الالكترونية وتأكد من عدم وجود نقطة تلامس فيها
الخطوة رقم 10 :
وصل مخل الدائرة إلى مايكروفون , والمخرج إلى السماعة , وأطراف التغذية إلى بطارية 9 فولت
