تشغيل أوتوماتيكي للضاغط أو المكيف عند درجة حرارة محدده القرية الإلكترونية : قسم الإلكترونيات : قسم المشاريع الإلكترونية : دوائر ومشاريع متنوعة : تشغيل أوتوماتيكي للضاغط أو المكيف عند درجة حرارة محدده
 Automatic operation of the compressor or air conditioner at a specific temperature



وصف الدائرة :

التشغيل الأوتوماتيكي للضاغط أو المكيف وفقا لدرجة الحرارة ( حوالى 20-22 degrees )

 Automatic operation of the compressor

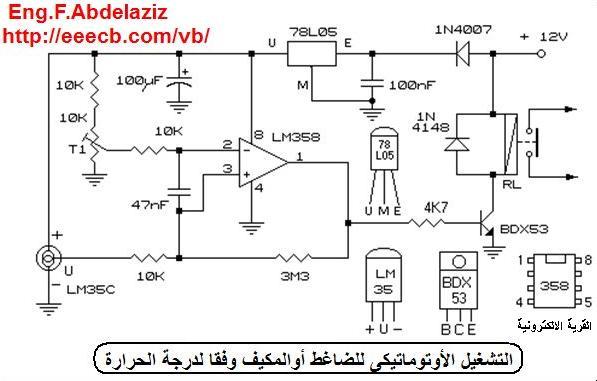

باستخدام المقاومة المتغيرة T1 يتم الضبط على درجة الحرارة المطلوبة set-point وكما هو معلوم فإن خرج الحساس 10 ملى فولت لكل درجة سليزيوس أى 22 درجة يقابلها 220 mV بالنسبة للأرضى (with respect to ground) .

يصل هذا الجهد خلال المقاومة 10 كيلو إلى الطرف 3 لمكبر العمليات LM358
إذا كان جهد الطرف 2 أقل من جهد الطرف 3 فإن الطرف 1 يصبح مرتفعا ويكون جهده حوالى 4 / 5 من جهد تغذية مكبر العمليات ويكون كافيا لتشغيل الترانزستور BDX53 وبالتالى الريلاى فيتم تشغيل الضاغط ويتم التبريد , إلى ان يصل جهد الطرف 3 إلى أقل من جهد الطرف 2 وبالتالى يصبح جهد الطرف 1 منخفضا ويتم فصل الريلاى ومعه الضاغط والتبريد

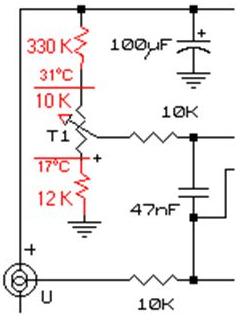

اذا اردت تحديد درجات الحرارة عند حدود معينة يتم تعديل الدائرة كما يلى :
