وصف الدائرة الالكترونية :

يحتاج الطفل لمتابعة مستمرة من قبل الوالدين وخاصة في سنواته الأولى .. هذه الدائرة البسيطة والصغيرة والرخيصة نسبيا تسمح بمراقبة الطفل الموجود في الغرفة الأخرى ..

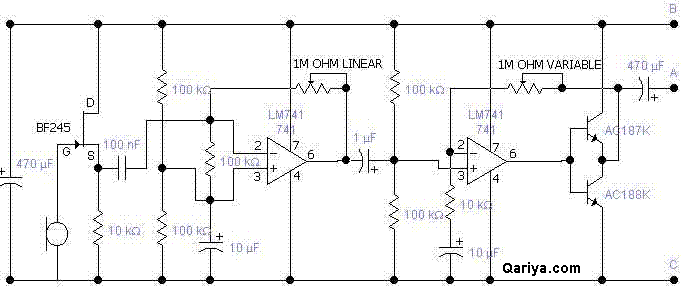

دائرة الإرسال
Transmitter Circuit

دائرة الاستقبال
baby monitor reciever circuit

شرح الدائرة الالكترونية

.. هذه الدائرة تستخدم الأسلاك لنقل الإشارة .. لان الغرض من هذه الدائرة هو أيضا تعليمي على كيفية إنشاء مكبر صوت بسيط .. وبواسطة عناصر إلكترونية قليلة ..

.. تتكون دائرة الإرسال على مكبر ذو مرحلتين .. يستخدم فيها ارخص أنواع الدوائر المتكاملة وأشهرها وهو 741

.. المرحلة الأولى من المكبر هي مكبر ابتدائي .. وهو مكبر حساس جدا .. حتى يستطيع أن يشعر بأقل إشارة قادمة من المايك .. تقوم هذه المرحلة بتكبير الإشارة .. إلى مقدار كافي لاستقبالها في المرحلة الثانية ..

.. المرحلة الثانية من المكبر .. هي مرحلة رفع الاستطاعة لدرجة مسموعة .. ونقلها إلى قسم الاستقبال .. طبعا تستطيع التحكم بالصوت بواسطة أي مرحلة .. فالمقاومة المتغيرة الأولى تقوم بتغير شدة حساسية المايك .. أما المقاومة المتغيرة الثانية على اليمين .. فهي تقوم برفع قوة الصوت ..

.. القسم الآخر .. هو قسم وحدة التغذية .. والتي تقوم بوظيفتين .. الأولى .. تزويد الدائرة بـ 12 فولت .. لتشغيلها .. والوظيفة الأخرى .. استقبال الإشارة القادمة من مكبر الصوت ..
